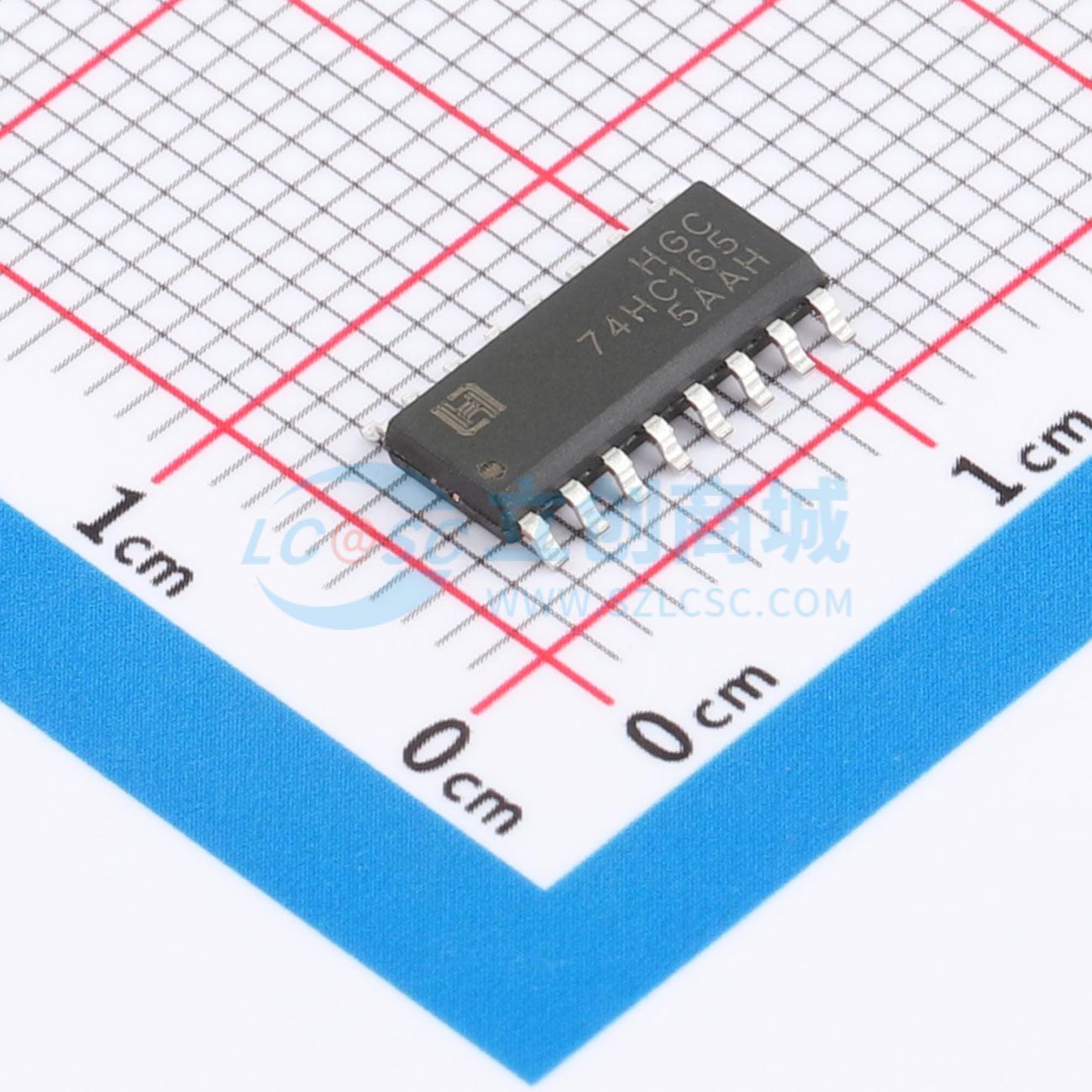

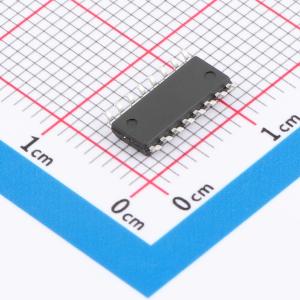

温馨提醒：图片仅供参考，商品以实物为准
74HC165DRG
高速硅栅CMOS 8位并行输入转串行输出移位寄存器，可扩展串并转换位数
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8位并行负载移位寄存器
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- 74HC165DRG
- 商品编号
- C52121024
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.43532克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行至串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | 1 | |
| 输出类型 | 互补式 | |
| 系列 | 74HC |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 输出电流 | 25mA | |
| 分辨率(位) | 8 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 异步并行加载功能 |
商品概述
74HC165是一款高速硅栅CMOS器件，遵循JEDEC标准的no.7A，引脚兼容低功耗肖特基TTL（LSTTL）系列。该器件是一款8位并行输入转串行输出的移位寄存器电路，并且串行输出有两个互斥的输出Q7可用来扩展串并转换位数。当PL端输入端控制信号为低，即PL = 0时，从端口D0-D7输入的并行数据异步加载于寄存器组中。当PL端输入端控制信号为高，即PL = 1时，数据从DS端口串行输入，并且在每个时钟上升沿有效时，将数据准确地传输到下一个寄存器中（Q0 → Q1 → Q2，等等）。这样设计的优点是，通过将电路的Q7输出端级联到另一个电路的DS输入端，可以实现串并转换位数的扩展。
商品特性
- 异步8位并行读取
- 同步串行输入
- 温度范围为-40℃ ~ +85℃
- 兼容JEDEC标准no.7A
- 封装形式：DIP-16/SOP-16/TSSOP-16
