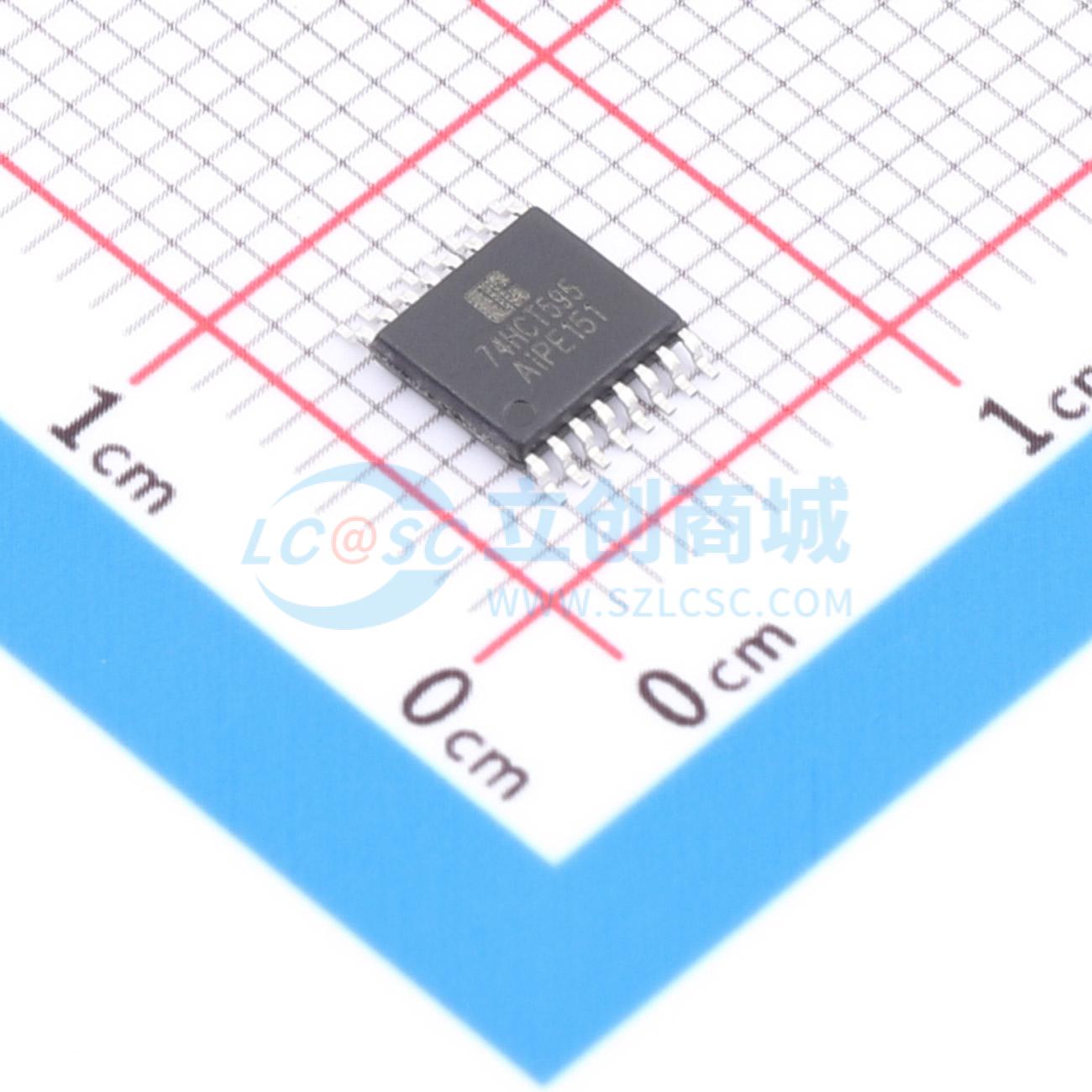

AiP74HCT595TA16.TR实物图

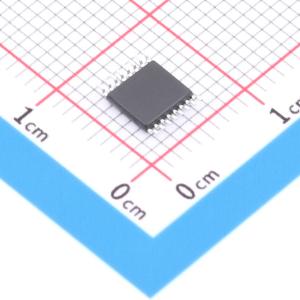

  • AiP74HCT595TA16.TR商品缩略图

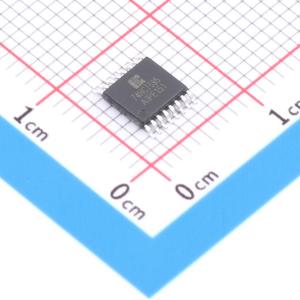

  • AiP74HCT595TA16.TR商品缩略图
  • AiP74HCT595TA16.TR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AiP74HCT595TA16.TR

8位带有输出锁存功能的移位寄存器,具备存储寄存器和三态输出,有独立时钟,可级联,输入内置钳位二极管

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
8位带有输出锁存功能的移位寄存器
商品型号
AiP74HCT595TA16.TR
商品编号
C52120893
商品封装
TSSOP-16​
包装方式
编带
商品毛重
0.119497克(g)

商品参数

属性参数值
商品目录移位寄存器
功能串行至串行或并行
工作电压4.5V~5.5V
时钟频率(fc)30MHz
元件数-
每个元件位数-
输出类型三态
属性参数值
系列74HCT
工作温度-40℃~+125℃
耗散功率(Pd)500mW
传播延迟(tpd)25ns@5V,50pF
输出电流35mA
功能特性异步清零功能;输出使能

商品概述

AiP74HC/HCT595是一款带有存储寄存器和三态输出的8位串行输入、串行或并行输出移位寄存器。移位寄存器与存储寄存器拥有独立的时钟。该器件具备一个串行输入(DS)和一个用于级联的串行输出(Q7S),以及一个异步复位(MR)输入。MR引脚上的低电平将复位移位寄存器。数据在SHCP输入信号的上升沿进行移位。移位寄存器中的数据在STCP输入信号的上升沿被传输至存储寄存器。若两个时钟连接在一起,则移位寄存器将始终比存储寄存器提前一个时钟脉冲。当输出使能(OE)输入为低电平时,存储寄存器中的数据将呈现在输出端。OE输入为高电平时,输出端呈现高阻态。OE输入的状态变化不影响寄存器的内容。输入引脚内置钳位二极管,允许通过限流电阻将输入接口连接至超过VCC的电压。

商品特性

  • 输入电平:AiP74HC595为CMOS电平;AiP74HCT595为TTL电平
  • 8位串行输入
  • 8位串行或并行输出
  • 带有三态输出的存储寄存器
  • 带有直接清零(异步复位)功能的移位寄存器
  • 工作环境温度范围:-40℃ ~ +125℃
  • 封装形式:DIP16、SOP16、TSSOP16
