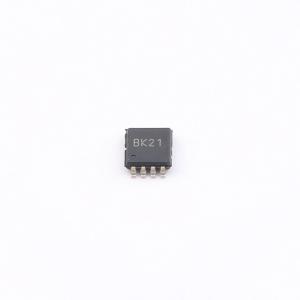

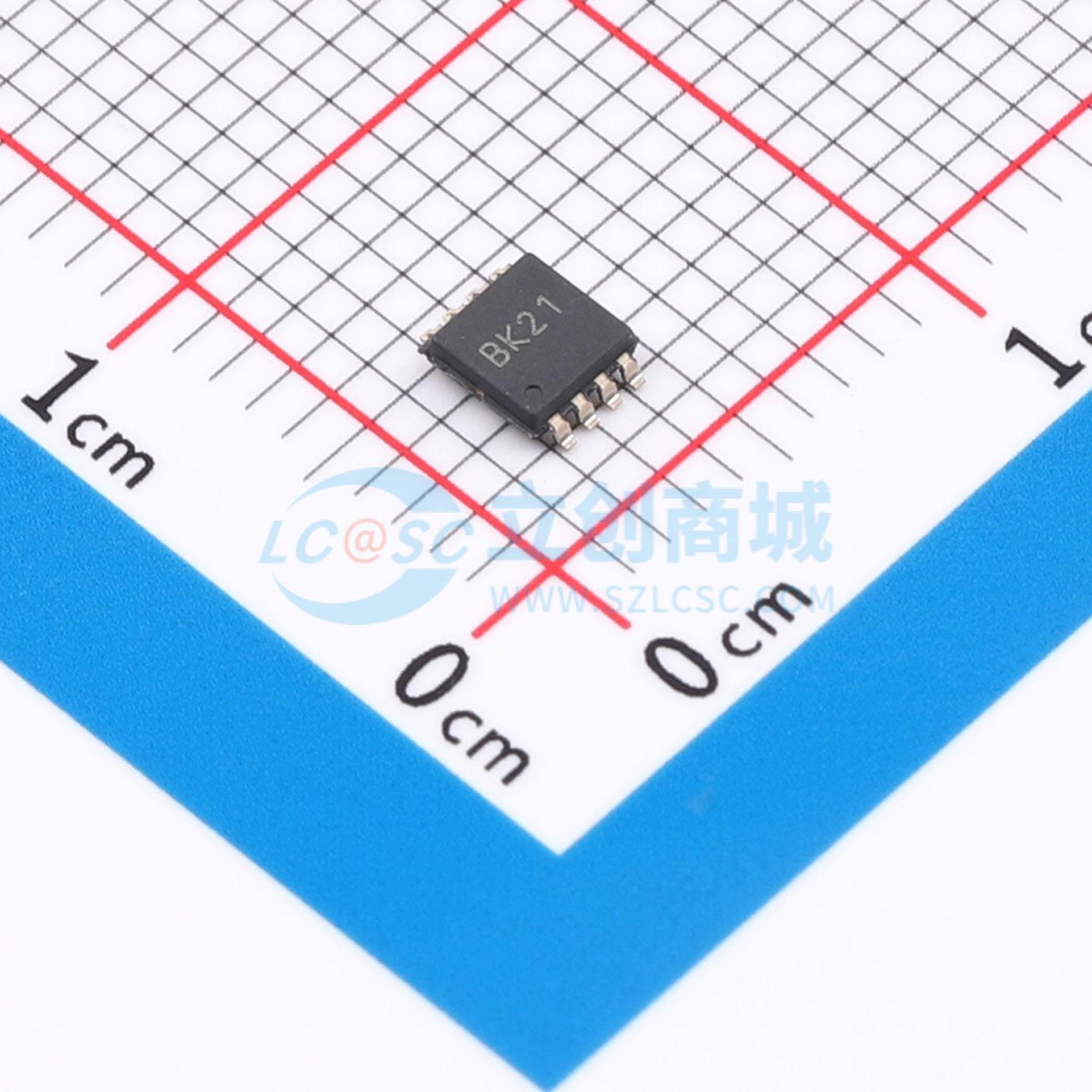

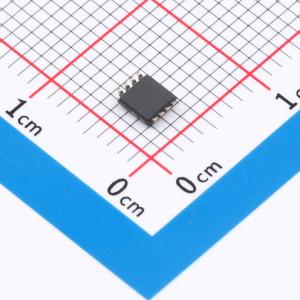

AiP74LVC2G00TA8.TR
双2输入与非门，适用于3.3V和5V混合环境，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2路2输入与非门
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74LVC2G00TA8.TR
- 商品编号
- C52121054
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；1.9V；2.3V；1.2V；2.2V | |
| 输出低电平(VOL) | 300mV；400mV；450mV；550mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 13.5ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 后驱动保护 |
商品概述
AiP74LVC2G00 提供双 2 输入与非门功能。其输入可由 3.3V 或 5V 器件驱动，此特性允许该器件在混合 3.3V 与 5V 环境中用作电平转换器。
商品特性
- 宽电源电压范围，从 1.65V 至 5.5V
- 5V 容限输出，便于与 5V 逻辑接口
- ±24mA 输出驱动能力 (VCC = 3.0V)
- CMOS 低功耗
- 工作温度范围指定为 -40℃ 至 +125℃
- 封装信息：TSSOP8/VSSOP8
