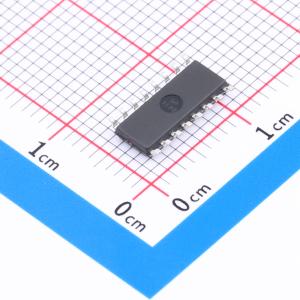

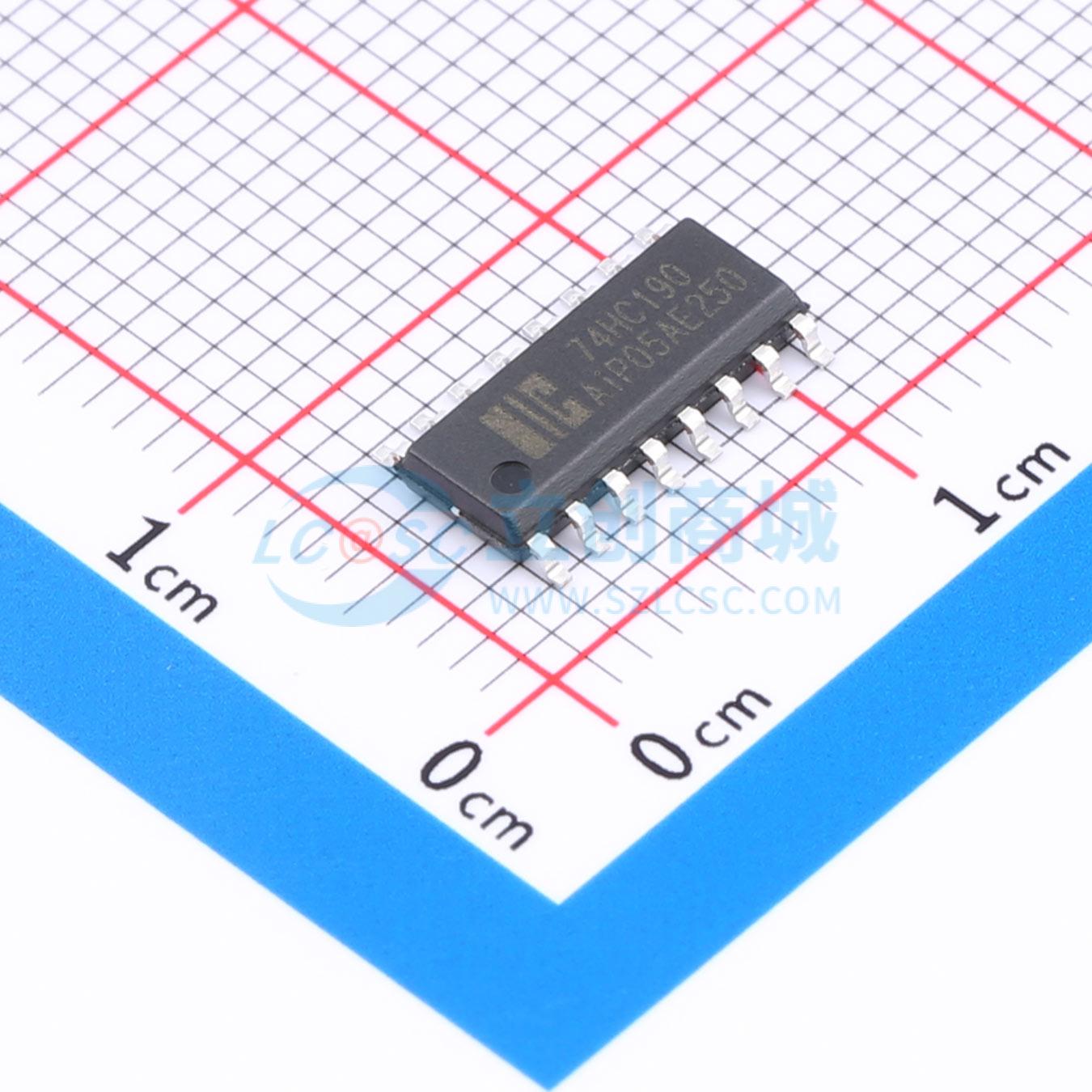

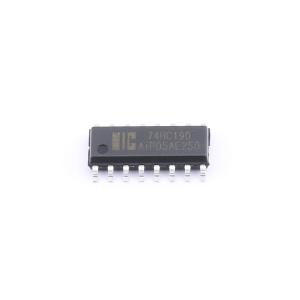

AiP74HC190SA16.TR
可预置同步BCD十进制可逆计数器,具备异步并行加载和计数使能控制功能
- 描述
- 异步置数BCD加减计数器
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74HC190SA16.TR
- 商品编号
- C52120886
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.20082克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 异步并行加载;同步计数;多模式计数 |
商品概述
AiP74HC/HCT190 是异步可预置的 BCD 十进制可逆计数器。它们包含四个主从触发器以及内部门控和导向逻辑,以实现异步预置以及同步递增和递减计数操作。异步并行加载功能允许将计数器预置为任意所需数值。当并行加载输入为低电平时,并行数据输入上的信息被加载到计数器中并出现在输出端。如功能表所示,此操作会覆盖计数功能。高电平的计数使能输入会禁止计数。当计数使能输入为低电平时,时钟输入的低电平到高电平转换会同步启动内部状态变化。如功能表所示,可逆输入信号决定了计数方向。计数使能输入可以在时钟处于任一状态时变为低电平,但是,计数使能输入的低电平到高电平转换必须仅在时钟为高电平时发生。此外,可逆输入应仅在计数使能输入或时钟输入为高电平时更改。通过两种类型的输出提供溢出/下溢指示:终端计数和纹波时钟。终端计数输出通常为低电平,当电路在递减计数模式下达到零或在递增计数模式下达到“9”时变为高电平。终端计数输出将保持高电平,直到发生状态变化,无论是通过计数还是预置,或者直到可逆输入改变。请勿将终端计数输出用作时钟信号,因为它可能受到解码尖峰的影响。终端计数信号在内部用于使能纹波时钟输出。当终端计数输出为高电平且计数使能输入为低电平时,纹波时钟输出跟随时钟脉冲。此特性简化了多级计数器的设计。在典型连接图中,每个纹波时钟输出被用作下一更高级的时钟输入。由于高电平的计数使能输入会禁止纹波时钟输出脉冲,因此只需禁止第一级即可防止所有级计数,如功能表所示。第一级和最后一级之间状态变化的时序偏差由时钟在前级中纹波传播的累积延迟表示。在某些应用中,这可能是此配置的一个缺点。另一种连接方法展示了使所有级的状态变化同时发生的方法。纹波时钟输出以纹波方式传播进位/借位信号,并且所有时钟输入并行驱动。在此配置中,时钟低电平状态的持续时间必须足够长,以允许进位/借位信号的下降沿在时钟变为高电平之前纹波传播到最后一级。由于任何封装的纹波时钟输出在其时钟输入变为高电平后不久变为高电平,因此对时钟高电平状态的持续时间没有此类限制。第三种配置避免了纹波延迟及其相关限制。通过组合所有前级的终端计数信号形成特定级的计数使能输入。为了禁止计数,必须在每个进位门中包含使能。特定级的终端计数输出不受其自身计数使能信号的影响,因此简单的禁止方案不适用。
商品特性
- 输入电平:对于 AiP74HC190:CMOS 电平;对于 AiP74HCT190:TTL 电平
- 同步可逆计数
- 异步并行加载
- 计数使能控制,用于同步扩展
- 单一可逆控制输入
- 工作温度范围:-40°C 到 +125°C
- 封装信息:DIP16/SOP16/TSSOP16
