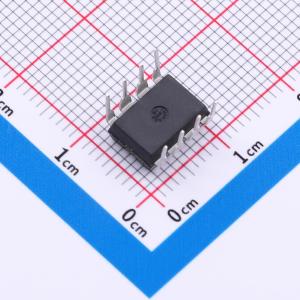

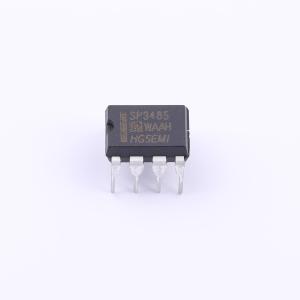

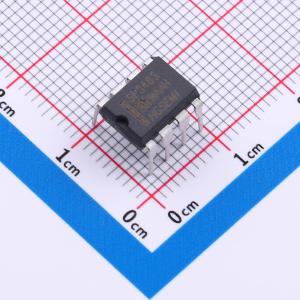

温馨提醒：图片仅供参考，商品以实物为准
HGSP3485EIN
RS485高速收发器，含故障安全电路，低功耗，支持多收发器连接
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RS485 Transceivers
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGSP3485EIN
- 商品编号
- C52120844
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.89685克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | - | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流 | 630uA | |
| 通讯模式 | - | |
| 功能特性 | Tx/Rx启用；使能关断；低功耗模式 |
商品概述
HGSP3485 是一款用于 RS-485 通信的高速收发器，包含一个驱动器和一个接收器。该器件具备失效安全电路，当接收器输入开路或短路时，可保证接收器输出为逻辑高电平。这意味着，如果终端总线上的所有发射器均被禁用（高阻抗），接收器输出将为逻辑高电平。HGSP3485 驱动器的压摆率不受限制，可实现高达 10Mbps 的传输速度。该器件具有 1/8 单位负载的接收器输入阻抗，允许总线上最多连接 256 个收发器。
商品特性
- 失效安全电路
- 低功耗
- 总线上最多可连接 256 个收发器
- 最大传输速率：10Mbps（Vcc=5V）
- ESD：≥ ±15kV
- 提供 DIP-8、SOP-8、MSOP-8 和 DFN-8 封装
应用领域
- RS-485 通信
- 电平转换器
- 安防设备
- 工业控制设备
- 电能表
