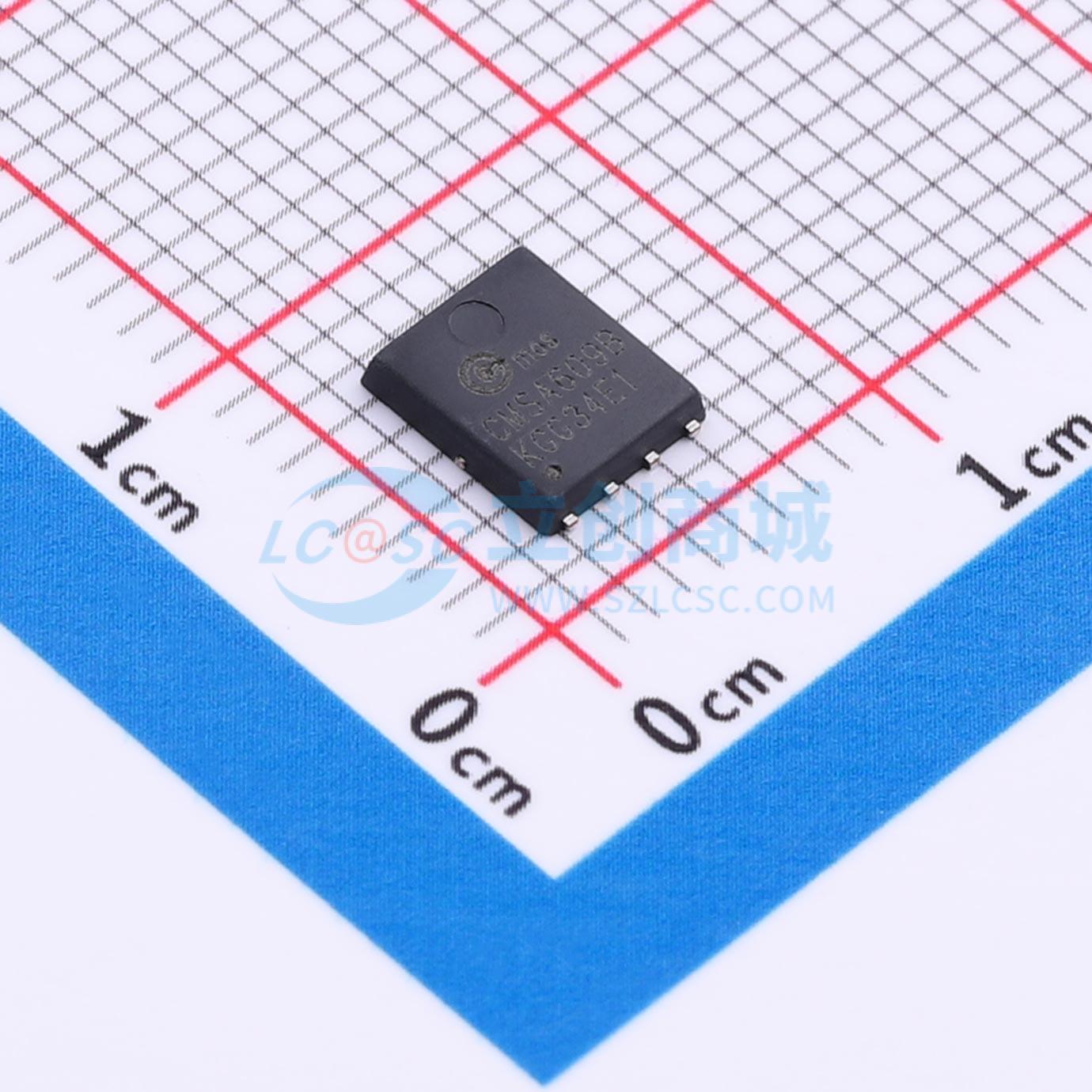

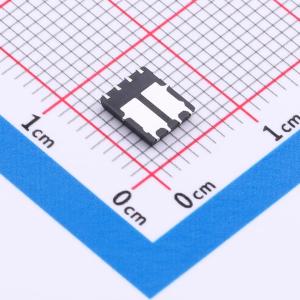

CMSA609B
N+P场 DFN-8 5x6 40V 20A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MOS管，DFN-8 5x6，N+P场，耐压：40V/-40V，电流：20A/-18A，10V内阻：0.017Ω/0.05Ω，4.5V内阻：0.022Ω/0.064Ω，功率：25W/30W，CissTyp：1350PF/1050PF
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMSA609B
- 商品编号
- C52118388
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 17mΩ | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12nC | |
| 输入电容(Ciss) | 1.35nF | |
| 反向传输电容(Crss) | 80pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 140pF |
商品概述
CMSA609B采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)和低栅极电荷。该器件适用于逆变器及其他应用。
商品特性
- 低导通电阻
- 100%雪崩测试
- 符合RoHS标准
- DFN - 8 5X6双引脚配置
应用领域
-同步整流-大电流、高速开关-便携式设备应用
