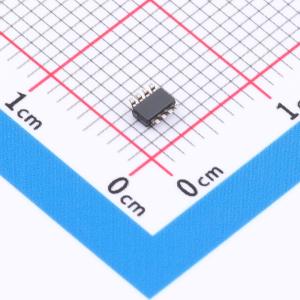

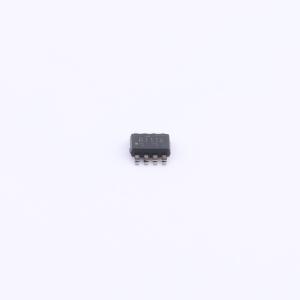

温馨提醒：图片仅供参考，商品以实物为准

RES11A16DDFR

匹配的薄膜电阻分压器，带有1kΩ输入

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: RES11A16DDFR
商品编号: C52119174
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

	属性	参数值
	商品目录	排阻

	属性	参数值
	引脚数	8

商品概述

RES11A是一对匹配电阻分压器，采用SiCr薄膜工艺结合现代高性能模拟CMOS工艺制造。该器件标称输入电阻为1kΩ，具备低热噪声和电流噪声，提供多种标称分压比可满足各类系统需求。只需将器件旋转180°放置即可用于反增益配置，该特性支持版图复用，提升了分立仪表放大器或差分放大器实现等应用的灵活性。RES11A系列具备高比分匹配精度，每个分压器的测量比值处于标称值的±0.05%（±500ppm）范围内。该精度可在整个温度范围内保持，最大比值漂移仅为±2ppm/℃。此外，经过全面表征验证，该器件具备偏置下长期稳定性。RES11A额定工作温度范围为-40℃至+125℃，采用8引脚SOT-23-THIN封装，本体尺寸为2.9mm × 1.6mm（本体尺寸为标称值，不包含引脚）。

商品特性

工作温度范围:-40℃ 至 +125℃
分压比为 RIN:RG，RIN 标称值为 1kΩ
比值容差精度高:最大 ±0.05%
低漂移:比值温度系数 TCRratio 最大 ±2ppm/℃

应用领域

精密电压分压、精密电平转换
增益和衰减放大器
高共模抑制比差分放大器
高增益精度分立仪表放大器
高增益精度全差分放大器
精确比较器阈值设置
