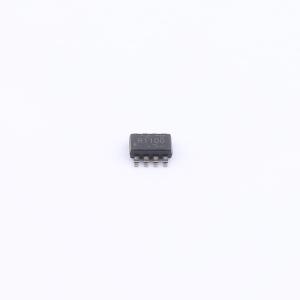

RES11A00DDFR

匹配的薄膜电阻分压器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: RES11A00DDFR
商品编号: C52119177
商品封装: SOT-23-8
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

	属性	参数值
	商品目录	排阻

	属性	参数值
	引脚数	8

商品概述

RES11A是一对匹配的电阻分压器，采用SiCr薄膜工艺实现，基于Texas Instruments的高性能模拟CMOS工艺制造。该器件标称输入电阻为1kΩ，热噪声和电流噪声低，有多种标称分压比可供选择，可满足广泛的系统需求。通过简单地将器件旋转180°放置，即可将RES11A用于反相增益配置。该特性支持版图复用，提高了分立式仪表放大器或差分放大器等应用的灵活性。RES11A系列具有高分压比匹配精度，每个分压器的实测分压比在标称值的±0.05%（±500ppm）范围内。该精度在整个温度范围内都可保持，最大分压比漂移仅为±2ppm/℃。此外，该器件的偏置长期稳定性已经过全面表征验证。RES11A的规定工作温度范围为-40℃ 至 +125℃。该器件采用8引脚SOT-23-THIN封装，本体尺寸为2.9mm × 1.6mm（本体尺寸为标称值，不包含引脚）。

商品特性

宽温度范围:-40℃ 至 +125℃
分压比=RIN:RG，RIN标称值为1kΩ
极高的分压比容差精度:最大±0.05%
低漂移:最大比率温度系数TCRratio为±2ppm/℃

应用领域

精密电压分压，精密电平转换
增益和衰减放大器
高CMRR差分放大器
高增益精度分立式仪表放大器
高增益精度全差分放大器
精密比较器阈值设置
