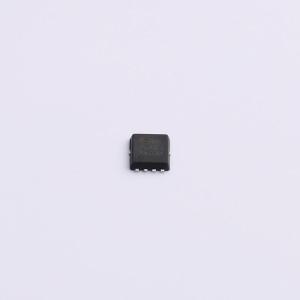

温馨提醒：图片仅供参考，商品以实物为准
CMSC7240
N场 DFN-8 3.3x3.3 40V 40A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MOS管，DFN-8 3.3x3.3，N场，耐压：40V，电流：40A，10V内阻：0.009Ω，4.5V内阻：0.013Ω，功率：38W，CissTyp：2300PF
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMSC7240
- 商品编号
- C52118390
- 商品封装
- DFN-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.0625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 9mΩ | |
| 耗散功率(Pd) | 38W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30nC | |
| 输入电容(Ciss) | 2.3nF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 230pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
Cmos的先进功率MOSFET为设计师提供了快速开关和低导通电阻的最佳组合。该器件非常适合笔记本电脑和便携式电池组中常见的电源管理和负载开关应用。
商品特性
- N沟道MOSFET
- 低导通电阻
- 表面贴装封装
- 符合RoHS标准
应用领域
- 直流 - 直流降压转换器中的高端开关
- 笔记本电池电源管理
- 笔记本中的负载开关
