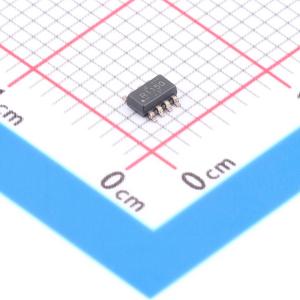

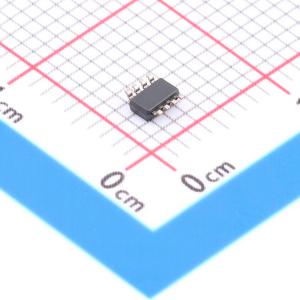

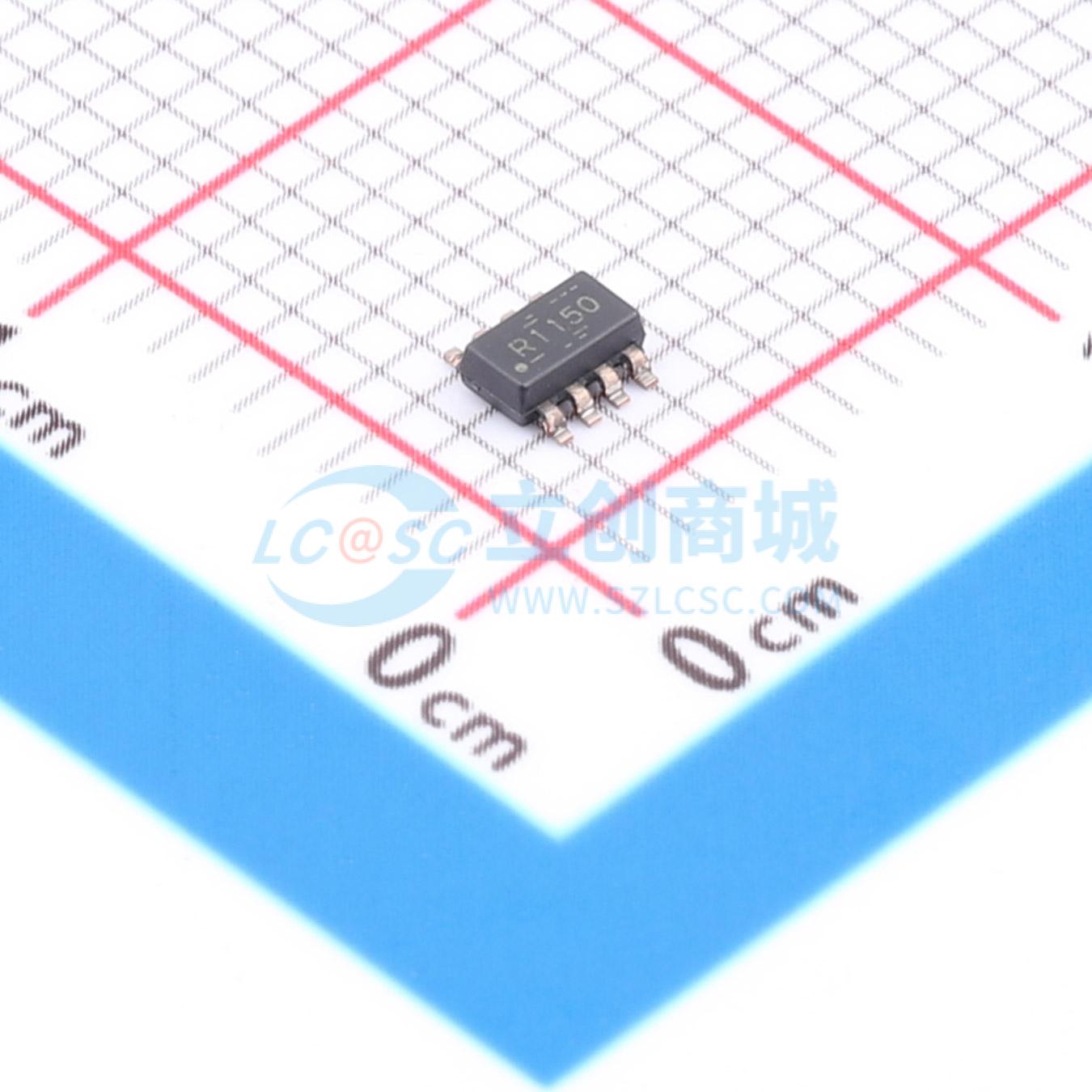

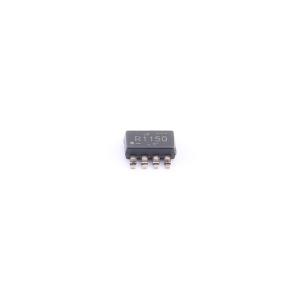

RES11A50DDFR

RES11A是一对匹配电阻分压器，采用SiCr薄膜工艺，基于现代高性能模拟CMOS工艺制造。该器件标称输入电阻为1kΩ，可实现低热噪声和低电流噪声，提供多种标称比率，可满足各类系统需求。将器件旋转180°放置即可用于反增益配置，该特性支持版图复用，提升了分立仪表或差分放大器实现等应用的灵活性。RES11A系列具有高比率匹配精度，每个分压器的实测比率在标称值的±0.05%（±500ppm）范围内。该精度在整个温度范围内均可保持，最大比率漂移仅为±2ppm/℃。此外，经过全面表征验证，该器件偏置长期稳定性良好。RES11A的额定工作温度范围为-40℃至+125℃。该器件采用8引脚SOT-23-THIN封装，本体尺寸为2.9mm × 1.6mm（本体尺寸为标称值，不包含引脚）。

• 宽温度范围:-40℃ 至 +125℃
• 比率为 RIN:RG，标称RIN为1kΩ
• 高精度比率公差:最大±0.05%
• 低漂移:比率TCR最大为±2ppm/℃

• 精密电压分压
• 精确电平转换
• 增益放大器
• 衰减放大器
• 高CMRR差分放大器
• 高增益精度分立仪表放大器
• 高增益精度全差分放大器
• 精确比较器阈值设置
