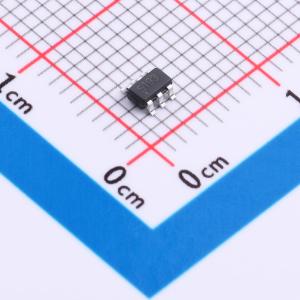

温馨提醒：图片仅供参考，商品以实物为准
AS193-73LF-HX-SOT23-6
高线性度控制SPDT开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AS193-73LF-HX是一款PHEMT GaAs SPDT开关，SOT23-6/SOT363封装，高线性、低损耗、高隔离、低控制电压，适用于>3W天线、收发、分集切换，兼容GSM、UMTS等系统
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- AS193-73LF-HX-SOT23-6
- 商品编号
- C52034408
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 100MHz~2.5GHz | |
| 隔离度 | 15dB | |
| 插入损耗 | 0.7dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 37dBm | |
| 工作电压 | 2.5V~5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
AS193-73LF-HX-SOT23-6/AS193-73LF-HX-SOT363是一款采用SOT23-6和SOT363塑料封装的PHEMT GaAs FET集成电路高线性度单刀双掷开关。该开关专为要求极高线性度、低控制电压、高隔离度、低插入损耗和超小型封装尺寸的应用而设计。它可由正电压、负电压或两者组合的电压进行控制。该开关适用于功率大于3W的系统中进行天线切换、收发切换和分集切换。它与蜂窝、GSM和UMTS系统兼容。该产品提供符合无铅和RoHS标准的封装。
商品特性
- 在2.5V至5V范围内线性工作
- 谐波H2、H3 > 65 dBc @ PIN = 34.5 dBm
- 低插入损耗（0.35 dB @ 0.9 GHz）
- 高隔离度（24 dB @ 0.9 GHz）
- SOT23-6和SOT363封装
- PHEMT工艺
- 提供符合无铅和RoHS标准、MSL-1 @ 260 °C（依据JEDEC J-STD-020）的封装
应用领域
- 天线切换
- 收发切换
- 分集切换
