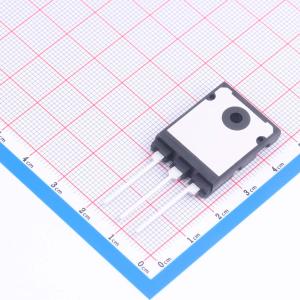

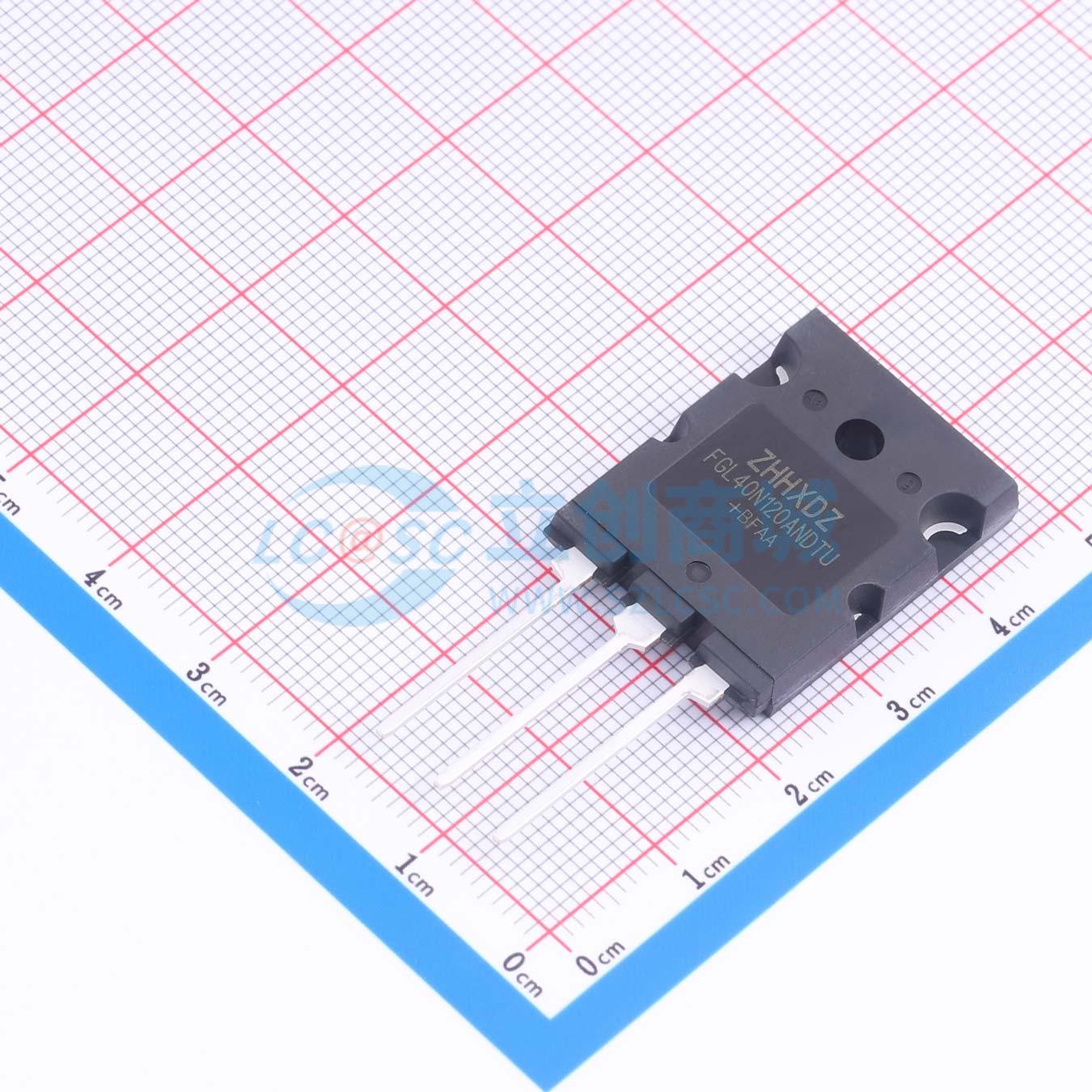

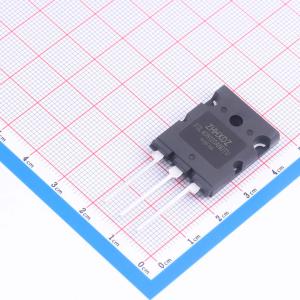

温馨提醒：图片仅供参考，商品以实物为准
FGL40N120ANDTU-HX
1.2kV 40A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FGL40N120ANDTU-HX的AND系列绝缘栅双极型晶体管（IGBT）采用了非穿通（NPT）技术，具有低导通和开关损耗，因此非常适合用于感应加热（IH）、电机控制、通用逆变器和不间断电源（UPS）等应用。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- FGL40N120ANDTU-HX
- 商品编号
- C52034469
- 商品封装
- TO-264
- 包装方式
- 管装
- 商品毛重
- 12.728667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 500W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 160A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 2.6V | |
| 栅极阈值电压(Vge(th)) | 5.5V | |
| 栅极电荷量(Qg) | 220nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.2nF | |
| 输出电容(Coes) | 370pF | |
| 反向传输电容(Cres) | 125pF | |
| 开启延迟时间(Td(on)) | 15ns | |
| 关断延迟时间(Td(off)) | 110ns | |
| 导通损耗(Eon) | 2.3mJ | |
| 关断损耗(Eoff) | 1.1mJ | |
| 反向恢复时间(Trr) | 75ns | |
| 工作温度 | -55℃~+150℃ |
商品概述
FGL40N120ANDTU-HXAND系列绝缘栅双极型晶体管采用非穿通技术，具备低导通损耗和低开关损耗，是感应加热、电机控制系统、通用变频器以及不间断电源等应用的理想解决方案。
商品特性
- 高速开关
- 低饱和电压：在集电极电流为40A时，VCE(sat) = 2.6 V
- 高输入阻抗
- CO-PAK封装，集成快恢复二极管的绝缘栅双极型晶体管：典型反向恢复时间为75纳秒
