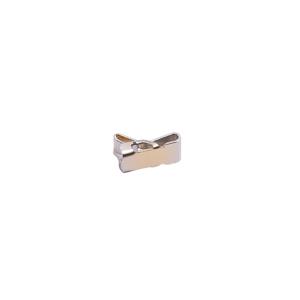

天线弹片 L2.60*W1.00*H1.60
- 工业品
价格：￥0.072价格含税（税率13%）
- 品牌名称
- 华宇创
- 商品型号
- HYCW-TXT261016A
- 商品编号
- C52034433
- 商品毛重
0.06克(g)
- 尺寸 2.6mmx1.0mmx1.6mm
- 材质 铜合金
广东仓100
购买数量
个
(7000个/圆盘，最小起订量20个，递增量：20)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 天线弹片 |
| 尺寸 | 2.6mmx1.0mmx1.6mm |
| 材质 | 铜合金 |
| 频率范围 | DC~4GHz |
| 属性 | 参数值 |
|---|---|
| 工作温度 | -20℃~+80℃ |
| 阻抗 | 80mΩ |
| 承受压力 | 0.3N.Min |
| 表面处理 | 镀镍50u" 半金1+1u" |
商品详情
产品特点 FEATURES
1
材质选用C5240-H磷铜，厚度0.05±0.005mm，具备良好的弹性与导电性能
2
表面镀镍处理，镀层厚度≥50u，有效提升抗氧化性及接触可靠性
3
电气参数达标：额定电流2.0A MAX、额定电压10.0V DC/MAX、接触电阻≤30mΩ
4
机械性能稳定：压缩行程对应的弹性力范围为78gf±10至103gf±10，满足可靠接触需求
5
尺寸精度高：关键尺寸如长度2.60±0.10mm、宽度1.00±0.10mm等，适配精准安装
6
结构设计合理：提供推荐PCB布局方案，工作状态下的结构贴合电子设备内部装配需求
7
配套完整工程图纸：含多视角2D视图、3D视图及压缩行程弹性曲线，便于设计验证
使用场景 APPLICATIONS
1
移动通信设备（智能手机、平板电脑）内部天线与PCB板的信号接触连接
2
无线通信模块（蓝牙、WiFi、NFC模块）的射频信号导通点
3
智能穿戴设备（智能手环、智能手表）的天线信号传输部件
4
小型电子仪器（便携式测试仪、无线传感器）的内部天线接触组件
5
消费类电子及物联网设备中，需弹性接触的天线信号连接场景
注意事项 PRECAUTIONS
1
安装需严格遵循图纸推荐的PCB布局定位焊接，确保位置精度
2
使用环境温度控制在-20℃至80℃之间，避免超温导致弹性失效或接触不良
3
禁止施加超过最大压缩行程的外力，防止弹片永久变形
4
存储于干燥通风环境，避免潮湿或腐蚀性气体导致镀层氧化
5
焊接时控制温度与时间，防止高温损坏弹片结构或镀层
6
装配时避免碰撞接触部位，防止表面划伤影响导电性
