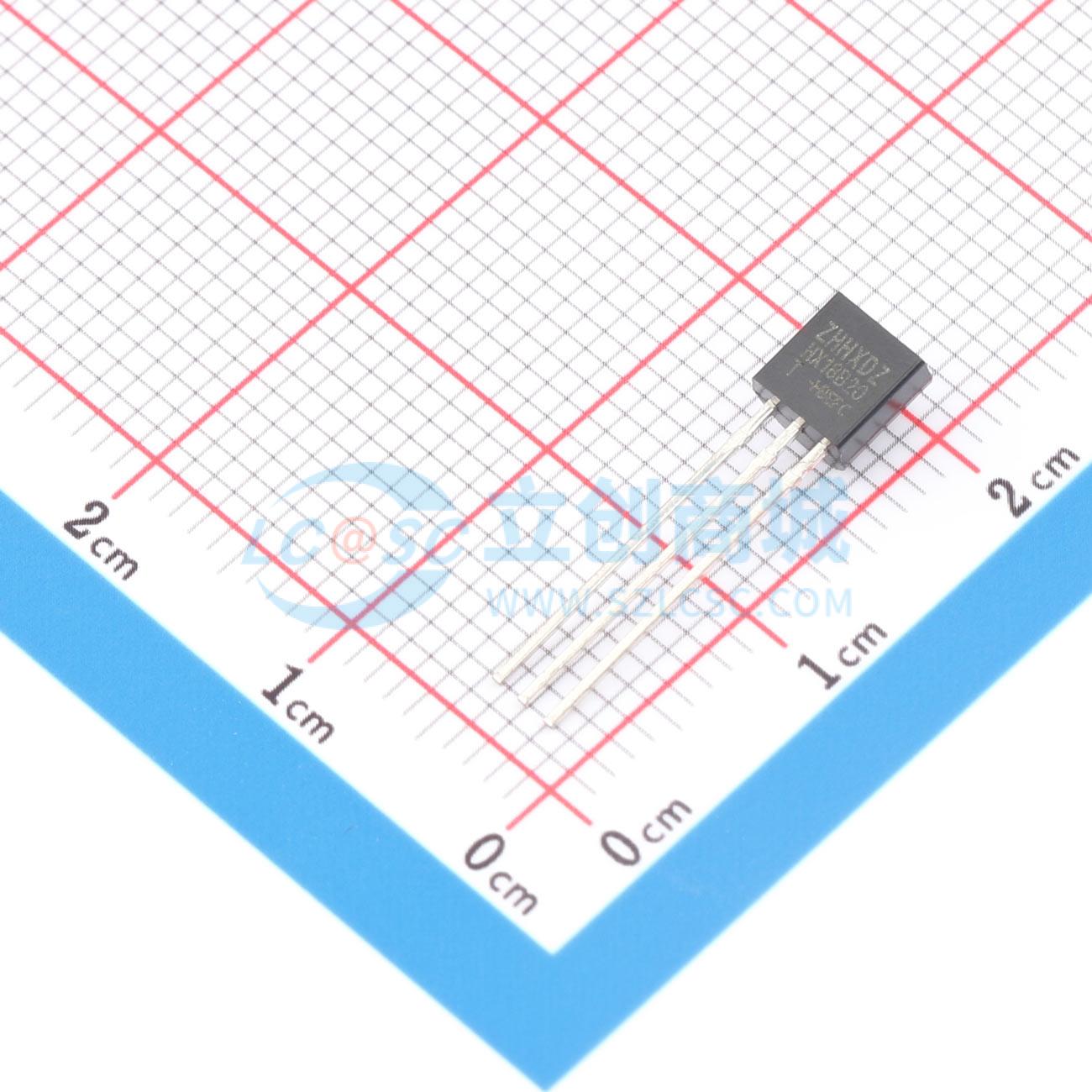

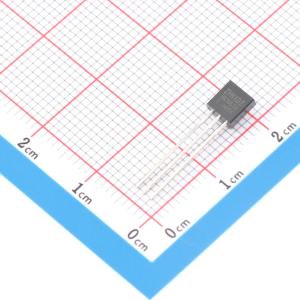

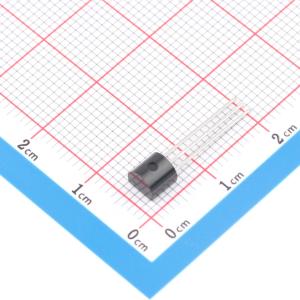

DS18B20+T&R-HX
高精度数字温度传感器，采用单总线接口，具有可编程分辨率和64位编码
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DS18B20+T&R-HX是一款高精度的数字温度传感器,其测温范围宽广,从-55℃到+125℃.这款传感器具有出色的 ESD 性能,ESD_HBM 超过 8000V,ESD_CDM超过 1000V
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- DS18B20+T&R-HX
- 商品编号
- C52034466
- 商品封装
- TO-92
- 包装方式
- 袋装
- 商品毛重
- 0.215282克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | - | |
| 精度 | ±0.5℃ | |
| 工作电压 | 3V~5.5V | |
| 待机电流 | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | 单总线 | |
| 温度转换时间 | 500ms | |
| 温度分辨率 | 12bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；可配置温度输出；片内非易失参数存储；低功耗待机 |
商品概述
DS18B20+T&R-HX是一款高精度数字温度传感器。该芯片采用64位只读存储器存储的系列号。芯片内部有两个字节的温度寄存器，用于存储温度数据。此外，还提供两个字节的温度报警阈值寄存器和一个字节的配置寄存器。配置寄存器允许用户将芯片的温度分辨率设置为9、10、11或12位。报警阈值和配置寄存器的值存储在非易失性存储器中，该存储器可进行擦写，存储值在器件掉电后不会消失。 DS18B20+T&R-HX采用单总线协议，通过一个端口进行通信。当全部器件经一个三态端口或者开漏端口与总线连接时，控制总线需要连接一个弱上拉电阻。在系统中，处理器依靠每个器件独有的64位序列号辨别总线上的器件并记录器件地址。由于每颗芯片有序列号，总线上连接的器件数量理想情况下是无限的。 DS18B20+T&R-HX的另一个功能是它可以在没有外部电源供电的情况下工作。当总线处于高电平状态时，总线通过上拉电阻对器件内部电容进行充电，在总线处于低电平状态时，该电容为器件提供能量，这种供电方式称为“寄生电源”。同时，DS18B20+T&R-HX可以通过VDD管脚连接外部电源进行供电。 DS18B20+T&R-HX是一款功能强大、性能优异、易于使用的数字温度传感器，适用于各种温度测量和监控应用。
商品特性
- 单总线接口设计，有效节省资源，简化电路连接。
- 高度集成，无需外围器件，降低系统复杂性。
- 测温范围宽广，从-55°C到+125°C，其中-10°C到+85°C的精度为±0.5°C。
- 可编程的温度分辨率数字输出，范围为9到12位。
- 每颗DS18B20+T&R-HX都具有唯一的64位ROM编码，方便在分布式测温系统中应用。
- 可自定义报警阈值，通过报警搜索命令快速查找到报警芯片。
- 兼容3V到5.5V工作电压，适应不同电源环境。
- 提供TO-92封装产品。
应用领域
- 热敏系统
- 消费电子产品
- 工业环境
- 测温仪器
- 温度监控器
