DS18B20Z+T&R-HX

DS18B20Z+T&R-HX是一款高精度数字温度传感器，采用64位只读存储器存储器件唯一系列号。芯片内部有两个字节温度寄存器存储温度数据，还有两个字节温度报警阈值寄存器（TH和TL）和一个字节配置寄存器。配置寄存器允许用户将温度分辨率设置为9、10、11或12位，TH、TL和配置寄存器的值存储在非易失性存储器中，掉电后数据不消失。

该传感器采用单总线协议，通过一个端口通信，全部器件经三态端口或开漏端口与总线连接时，控制总线需连接弱上拉电阻。处理器依靠器件独有的64位序列号辨别总线上的器件并记录地址，总线上连接的器件数量理想情况下无限。

它可在无外部电源供电时工作，总线高电平时，总线DQ通过上拉电阻对器件内部电容（Cpp）充电，低电平时电容为器件供能，这种供电方式称“寄生电源”，也可通过VDD管脚连接外部电源供电。

其可编程温度分辨率可达9、10、11或12位，对应温度分辨率分别为0.5°C、0.25°C、0.125°C和0.0625°C，上电默认分辨率为12位。启动后保持低功耗等待状态，主机控制器发出特定命令（如[44H]）进行温度测量和AD转换，转换后温度数据以两个字节形式存到温度寄存器，之后继续等待。

若由外部电源供电，主机发完温度转换指令后发起“读时序”，转换时读‘0’，转换结束读‘1’；若由寄生电源供电，主机无法通过此机制读取芯片状态。

完成温度转换后，会将测得温度值与TH和TL寄存器中的报警阈值比较（仅适用于11位和12位模式），比较结果通过标志位（S）表示温度正负，S = 0表示正数，S = 1表示负数，TH和TL寄存器具有非易失性。当测得温度超过TH或低于TL时触发报警条件，内部设置报警标识，每次温度转换更新该标识，报警状态消失则下次温度转换后关闭。主机控制器通过发送报警搜索指令[ECH]检测总线上所有DS18B20Z+T&R-HX的报警标识，定位满足报警条件的器件。更改TH或TL设置后，下次温度转换重新确认报警条件。

该传感器可通过VDD管脚外部供电，也可在寄生供电模式下工作，寄生供电模式在远距离测试和空间受限场合有用。在寄生供电模式下，单总线和Cpp大部分操作能提供足够电流，但温度转换或向EEPROM写入数据时，需为单总线提供强上拉。温度高于100°C时，不推荐使用寄生供电模式，推荐用VDD管脚供电。主机可通过特定指令判断传感器供电模式。

• 单总线接口设计，有效节省资源，简化电路连接。
• 高度集成，无需外围器件，降低系统复杂性。
• 测温范围宽广，从 -55°C到 +125°C，其中 -10°C到 +85°C的精度为 ±0.5°C。
• 可编程的温度分辨率数字输出，范围为9到12位。
• 每颗DS18B20Z+T&R-HX都具有唯一的64位ROM编码，方便在分布式测温系统中应用。
• 可自定义报警阀值，通过报警搜查命令快速查找到报警芯片。
• 兼容3V到5.5V工作电压，适应不同电源环境。

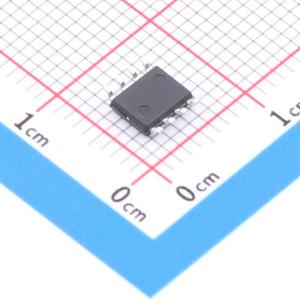

• 提供SOP - 8封装产品。

• 热敏系统
• 消费电子产品
• 工业环境如HVAC/楼宇/大型机器等
• 测温仪器如温度表等
• 温度监控器
