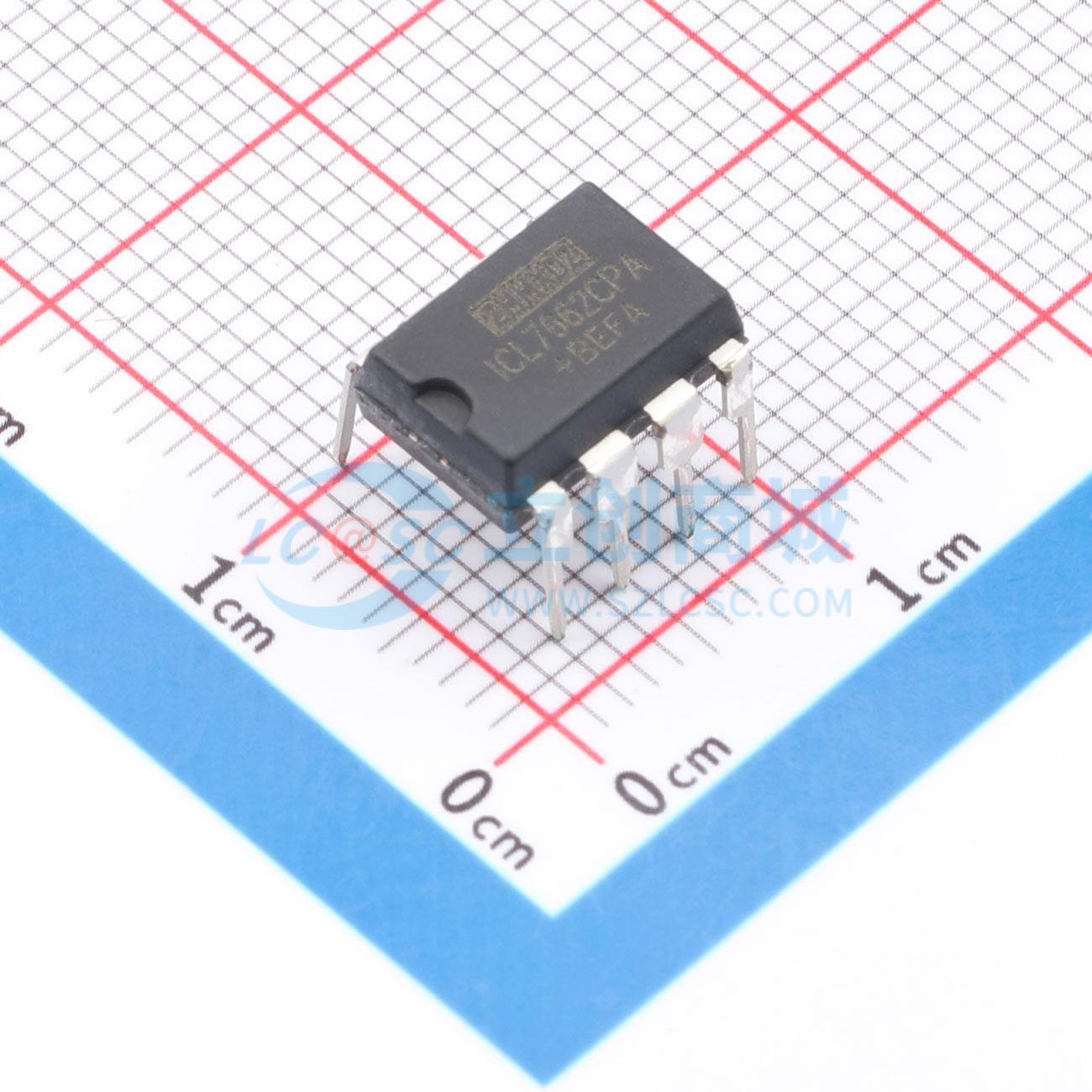

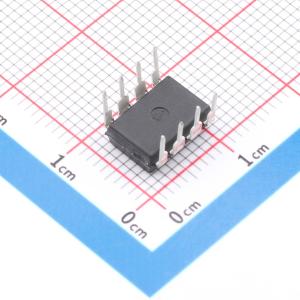

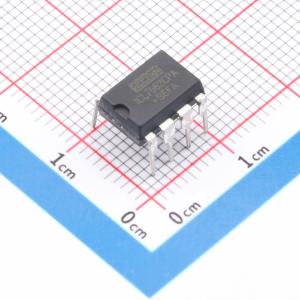

ICL7662CPA-HX
单片CMOS电荷泵电压逆变器，用于正负电压转换，集成振荡器和控制电路，仅需两个外部电容器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ICL7662CPA-HX是一款单片电荷泵电压反相器，旨在将+4.5V至+20V范围内的正电压转换为对应的-4.5V至-20V负电压。
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- ICL7662CPA-HX
- 商品编号
- C52034411
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 2.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 级联支持；倍压/反相拓扑切换 |
商品概述
ICL7662CPA-HX 是一款单片电荷泵电压反相器，设计用于将 +4.5V 至 +20V 范围内的正电压转换为相应的 -4.5V 至 -20V 负电压。与先前的电荷泵电压反相器实现方案相比，ICL7662CPA-HX 通过结合低静态电流与高效率，提供了更优越的性能。它在芯片上集成了振荡器、控制电路和 4 个功率 MOS 开关，仅需两个低成本电容器作为外部元件。
商品特性
- 将 +4.5V 至 +20V 电源转换为 -4.5V 至 -20V 输出
- 级联电压倍增（Vout = -n×V+）
- 典型开路转换效率为 99.7%
- 仅需 2 个外部电容器
- 引脚与 ICL7662CPA-HX 兼容
应用领域
- 廉价负电源
- 数据采集系统
- 运算放大器及其他线性电路的负电压供应（高达 -20V）
- 电源分压器（Vout = Vs/2）及 RS-232 电源
