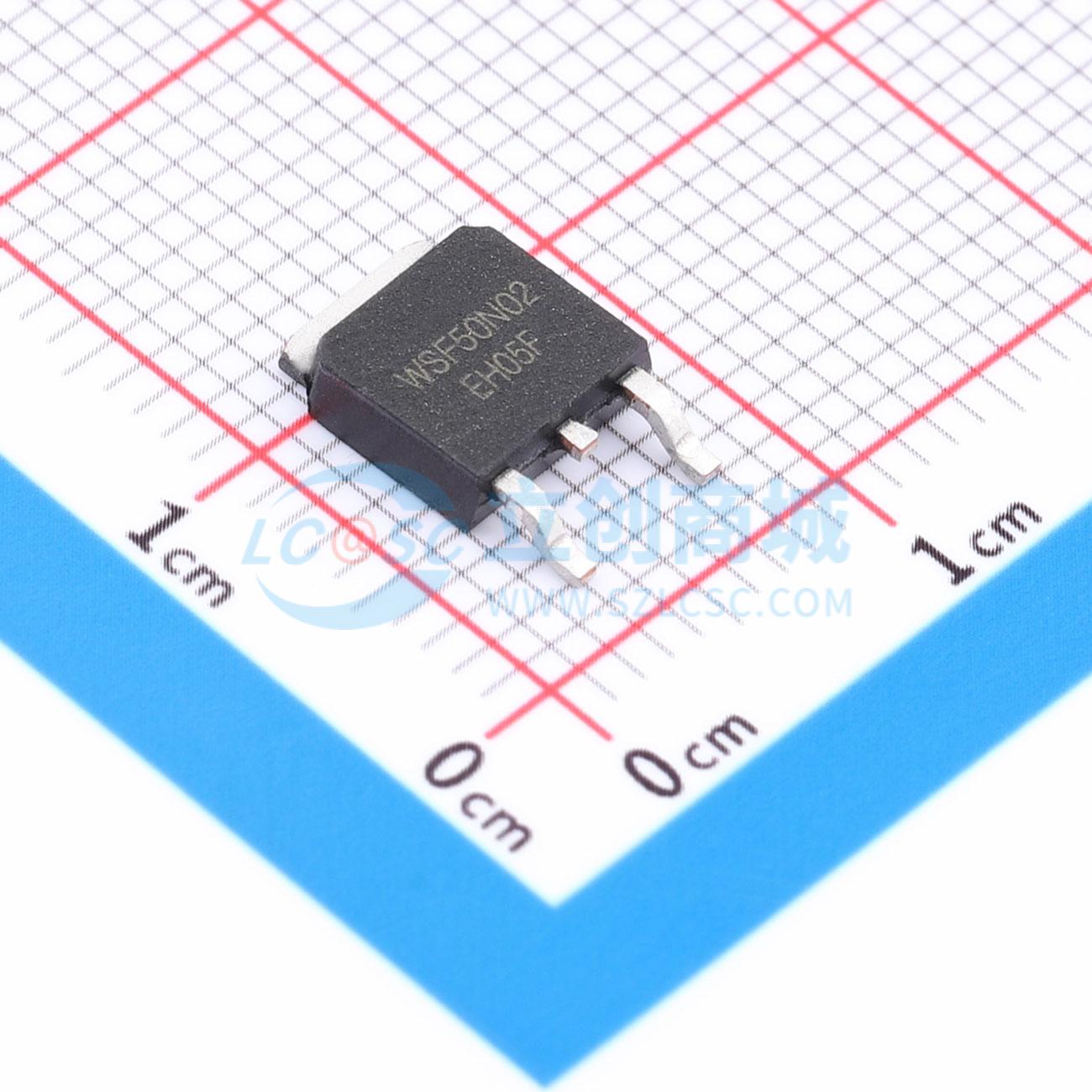

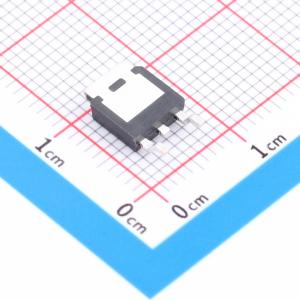

温馨提醒：图片仅供参考，商品以实物为准
WSF50N02
N沟道MOSFET，具有高单元密度，适用于同步降压转换器应用，符合RoHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 类型：N沟道@@漏源电压(Vdss)：20V@@连续漏极电流(Id)：50A@@功率(Pd)：42W@@导通电阻(RDS(on)@Vgs,Id)：6.2mΩ@4.5V,20A@@阈值电压(Vgs(th)@Id)：1.1V@250uA
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSF50N02
- 商品编号
- C52034113
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.421克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 6.2mΩ@4.5V | |
| 耗散功率(Pd) | 42W | |
| 阈值电压(Vgs(th)) | 700mV | |
| 栅极电荷量(Qg) | 19nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.5nF | |
| 反向传输电容(Crss) | 222pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 240pF | |
| 栅极电压(Vgs) | ±12V |
商品概述
WsF50N02是高性能沟槽型N沟道MOSFET,具有极高的单元密度,能为大多数同步降压转换器应用提供出色的导通电阻RDS(ON)和栅极电荷。 WSF50N02符合RoHS和绿色产品要求,100%经过EAS测试,并通过了全功能可靠性认证。
商品特性
- 100%经过UIS测试
- 可靠耐用
- 提供无铅和绿色环保器件(符合RoHS标准)
应用领域
-工业DC/DC转换器的电源管理-适用于高频开关和同步整流
