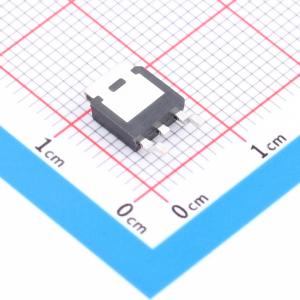

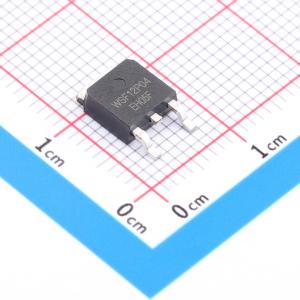

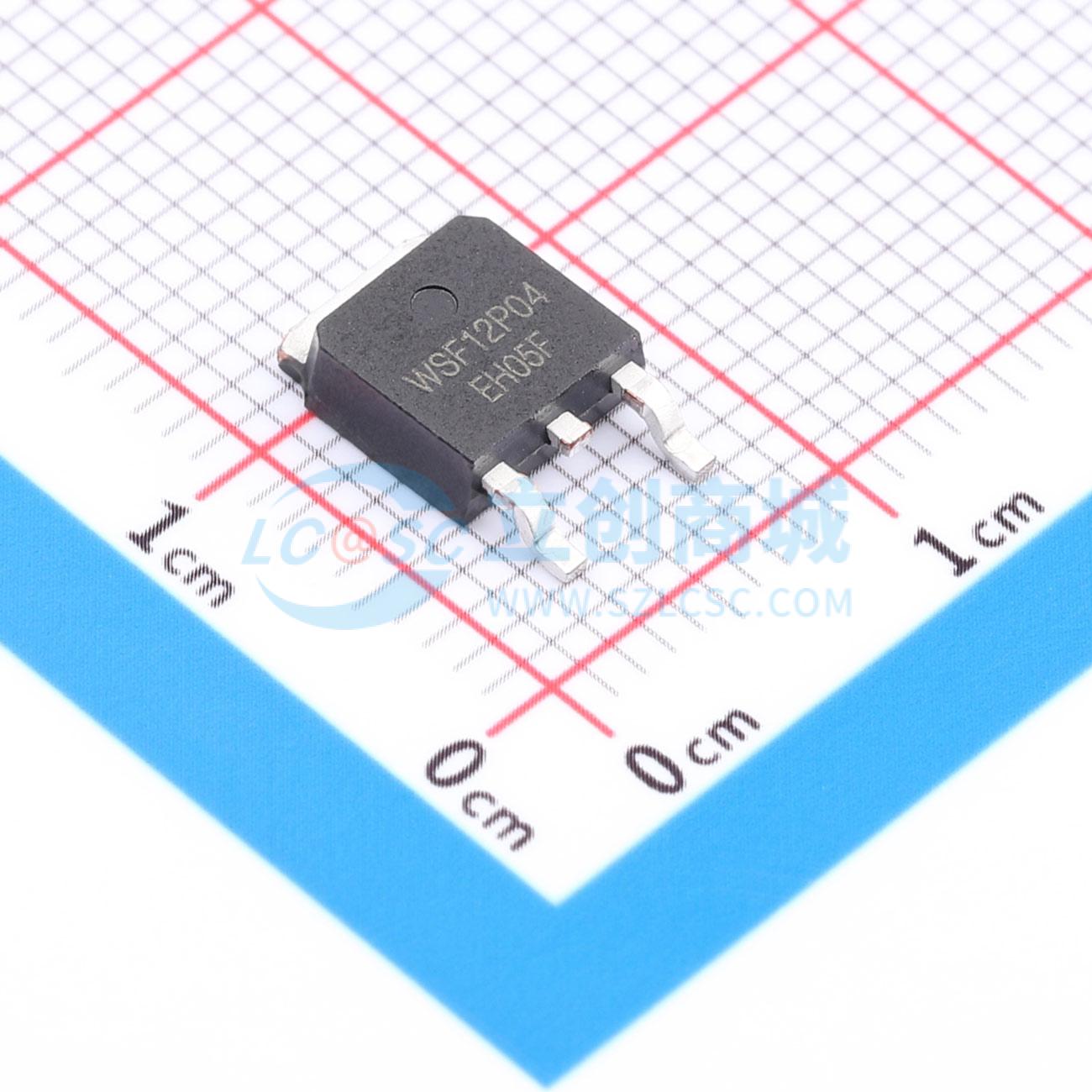

WSF12P04
P沟道MOSFET，具有高单元密度，适用于同步降压转换器应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 类型：P沟道@@漏源电压(Vdss)：-40V@@连续漏极电流(Id)：-12A@@功率(Pd)：87W@@导通电阻(RDS(on)@Vgs,Id)：35mΩ@-10V,-20A@@阈值电压(Vgs(th)@Id)：-2.2V@250uA
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSF12P04
- 商品编号
- C52034117
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.435802克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 35mΩ@10V | |
| 耗散功率(Pd) | 87W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 10nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1nF | |
| 反向传输电容(Crss) | 85pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 110pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
WsF12P04是高性能沟槽式P沟道MOSFET,具有极高的单元密度,能为大多数同步降压转换器应用提供出色的RDS(ON)和栅极电荷性能。 WSF12P04符合RoHS和绿色产品要求,100% 保证EAS,且通过全功能可靠性认证。
商品特性
- 经过100% UIS测试。
- 可靠耐用
- 提供无铅和绿色器件(符合RoHS标准)
应用领域
- 工业直流/直流转换器的电源管理
- 适用于高频开关和同步整流
