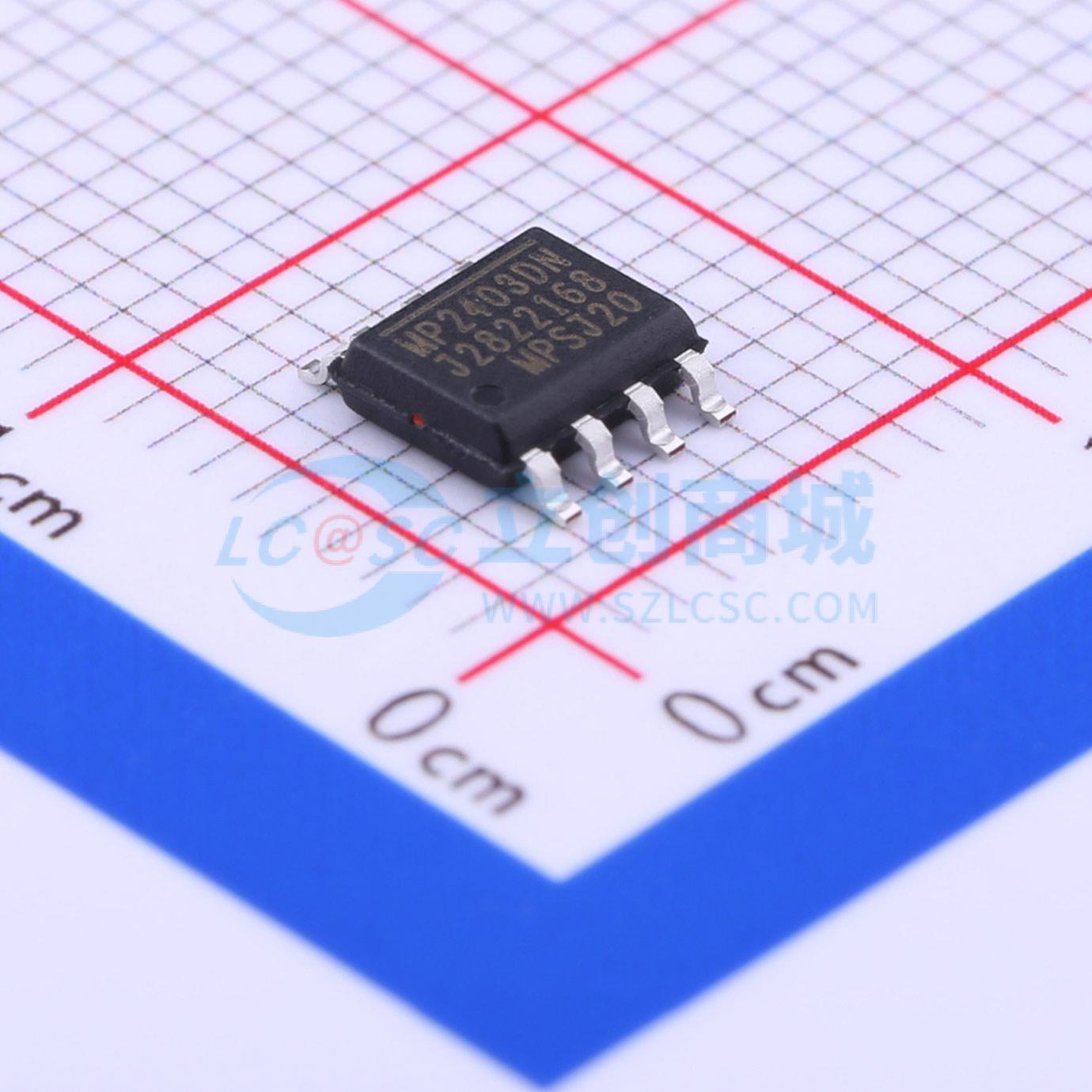

MP2403DN-LF-Z
3A, 32V, 250kHz集成同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案，MP2403是一款集成同步降压调节器,集成了150mΩ高侧MOSFET和80mΩ低侧MOSFET,提供3A连续负载电流,宽输入电压范围4.6V至32V,输出电压可调范围0.80V至28V,固定250kHz开关频率,效率高达95%。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2403DN-LF-Z
- 商品编号
- C53668
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.341克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.6V~32V | |
| 输出电压 | 800mV~28V | |
| 输出电流 | 3A | |
| 开关频率 | 250kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP2403是一款单片同步降压稳压器。该器件集成了一个150mΩ的高端MOSFET和一个80mΩ的低端MOSFET，可在4.6V至32V的宽工作输入电压范围内提供3A的连续负载电流。电流模式控制可实现快速瞬态响应和逐周期电流限制。 可调软启动功能可防止开机时的浪涌电流。在关断模式下，电源电流降至1μA。 该器件采用8引脚SOIC封装，对外部元件的依赖极小，可提供非常紧凑的系统解决方案。 MP2403是一款完全集成的同步电流模式降压稳压器。它可将4.6V至32V的输入电压降至低至0.80V的输出电压，并提供高达3A的负载电流。 MP2403采用电流模式控制来调节输出电压。输出电压通过电阻分压器在FB引脚处进行测量，并通过内部跨导误差放大器进行放大。将COMP引脚的电压与内部测量的开关电流进行比较，以控制输出电压。 该转换器使用内部N沟道MOSFET开关将输入电压降压至稳压输出电压。由于高端MOSFET需要高于输入电压的栅极电压，因此需要在SW和BS之间连接一个升压电容来驱动高端栅极。当SW为低电平时，升压电容由内部5V电源轨充电。 当MP2403的FB引脚电压超过标称稳压电压0.80V的20%时，过压比较器触发并锁存；COMP引脚和SS引脚放电至地，强制高端开关关断。
商品特性
- 3A输出电流
- 4.6V至32V宽工作输入范围
- 集成MOSFET开关
- 输出电压可在0.80V至28V之间调节
- 效率高达95%
- 可编程软启动
- 使用低ESR陶瓷输出电容时稳定
- 固定250kHz频率，逐周期过流保护
- 输入欠压锁定
- 热增强型8引脚SOIC封装
应用领域
- 分布式电源系统
- 线性稳压器的预稳压器
- 笔记本电脑
