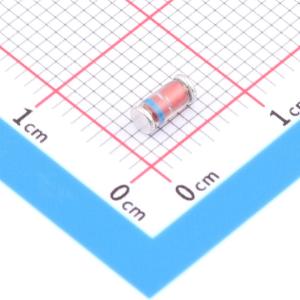

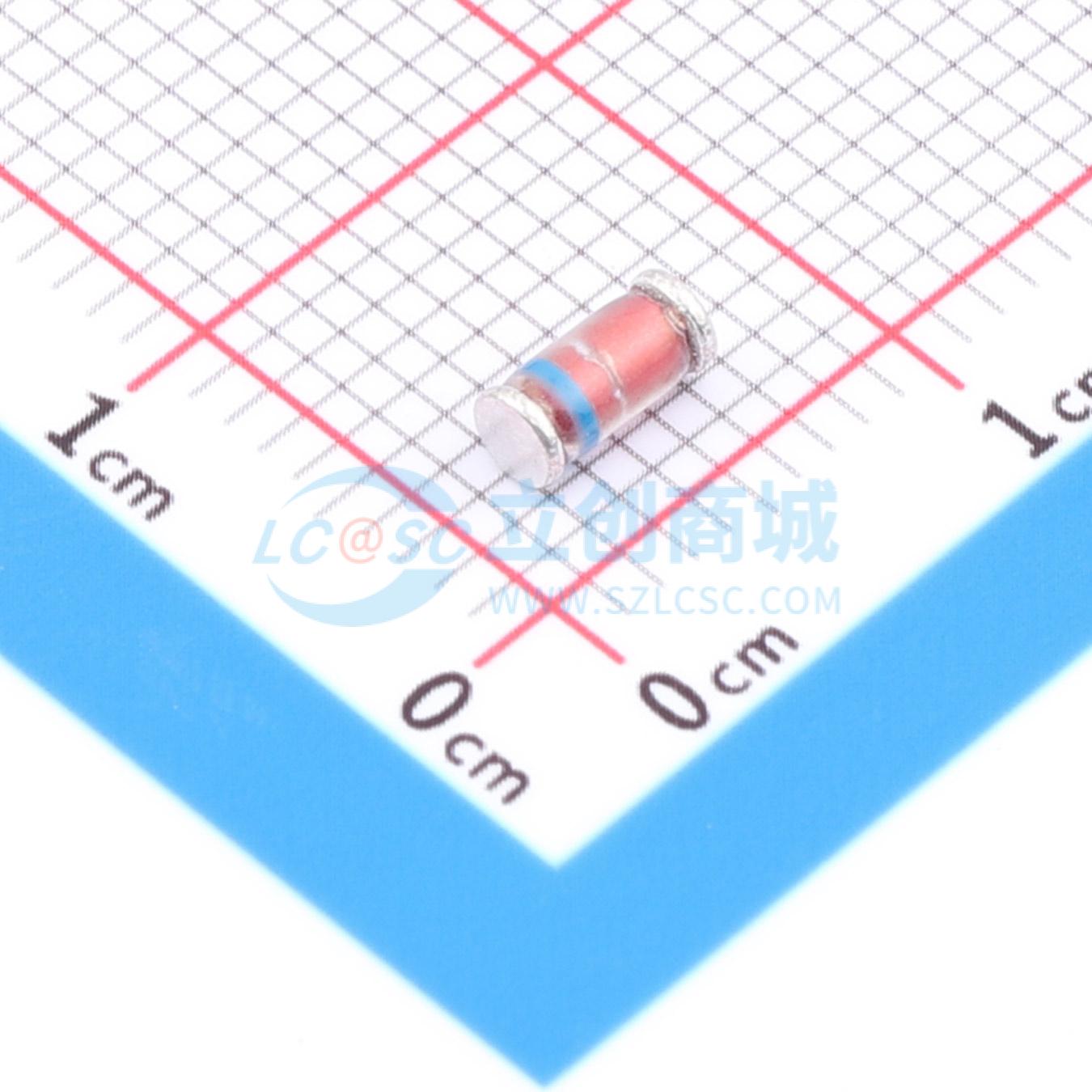

温馨提醒：图片仅供参考，商品以实物为准
ZM4734A-TD
5.6V 10uA@2V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 二极管类型：齐纳二极管，且为单向型。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- ZM4734A-TD
- 商品编号
- C51902027
- 商品封装
- LL-41
- 包装方式
- 编带
- 商品毛重
- 0.1619克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 5.6V | |
| 反向电流(Ir) | 10uA@2V | |
| 稳压值(范围值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1W | |
| 阻抗(Zzt) | 5Ω | |
| 阻抗(Zzk) | 600Ω | |
| 工作结温范围 | - | |
| 精度 | ±5% |
商品概述
硅平面功率齐纳二极管，适用于高功率稳压和削波电路。标准齐纳电压容差为 ±10%。后缀“A”表示 ±5% 容差，后缀“B”表示 ±2% 容差。其他容差可按需提供。该系列二极管也提供 DO-41 封装，型号为 1N4727...1N4761。最大额定值（T_a = 25°C）。特性测试条件为 T_a = 25°C。动态电阻源自 60 Hz 交流电压，该电压是在 I_ZT 或 I_ZK 上叠加一个有效值等于齐纳电流（I_ZT 或 I_ZK）10% 的交流电流时产生的。动态电阻在两个点进行测量，以确保击穿曲线具有尖锐的拐点并剔除不稳定的器件。该特性在电极保持环境温度时有效。测试脉冲宽度 t_p = 20 ms。电气特性表中列出的额定值是最大峰值、非重复性反向浪涌电流，为 1/2 方波或等效正弦波脉冲，持续时间为 1/120 秒，叠加在测试电流 I_ZT 上。
商品特性
- 齐纳电压范围：3.3 V 至 100 V
- 标准电压容差：±10%
- 可选容差：±5%（后缀 A），±2%（后缀 B）
- 功率等级：高功率
- 封装类型：DO-41（对应型号 1N4727...1N4761）
- 测试条件：环境温度 T_a = 25°C
- 动态电阻测量：基于 60 Hz 交流电压，叠加电流为 I_ZT 或 I_ZK 的 10%
- 脉冲测试条件：脉冲宽度 t_p = 20 ms
- 浪涌电流额定值：最大峰值、非重复性，1/2 方波或 1/120 秒正弦波
