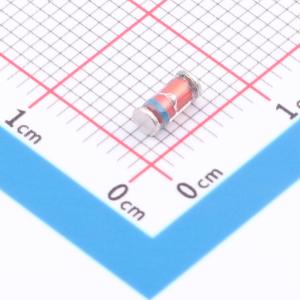

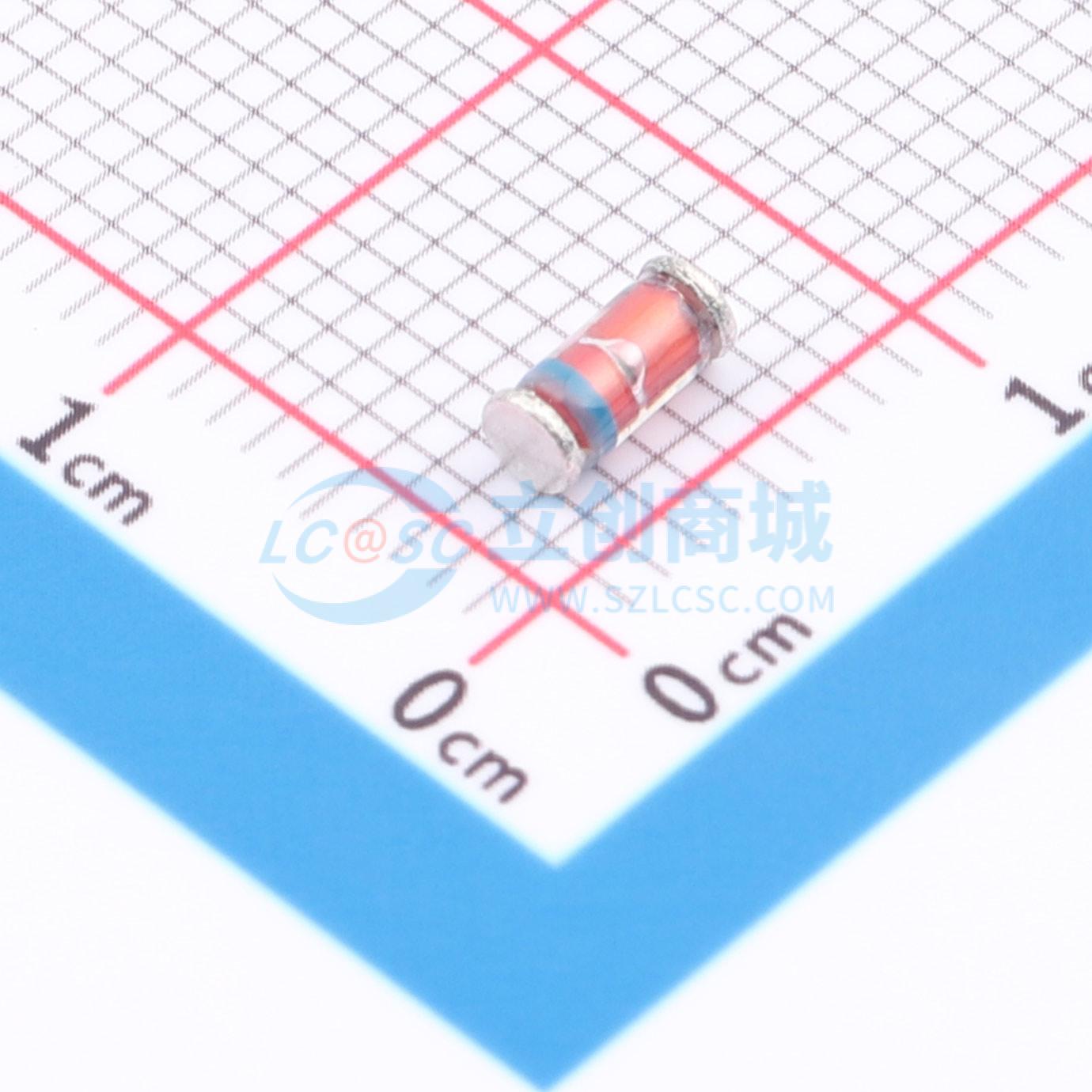

ZM4745A-TD
16V 5uA@12.2V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 二极管类型：齐纳二极管，且为单向型。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- ZM4745A-TD
- 商品编号
- C51902038
- 商品封装
- LL-41
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 16V | |
| 反向电流(Ir) | 5uA@12.2V | |
| 稳压值(范围值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1W | |
| 阻抗(Zzt) | 16Ω | |
| 阻抗(Zzk) | 700Ω | |
| 工作结温范围 | - | |
| 精度 | ±5% |
商品概述
硅平面功率齐纳二极管，用于具有高功率额定值的稳压和削波电路。标准齐纳电压容差为 ±10%。添加后缀“A”表示 ±5% 容差，后缀“B”表示 ±2% 容差。其他容差可根据要求提供。这些二极管也提供 DO-41 封装，型号为 1N4727...1N4761。最大额定值 (T_a = 25℃)。在 T_a = 25℃ 下的特性。动态阻抗源自当交流电流的有效值等于齐纳电流 (I_ZT 或 I_ZK) 的 10% 时产生的 60 Hz 交流电压，该交流电流叠加在 I_ZT 或 I_ZK 上。动态阻抗在两个点测量，以确保击穿曲线具有尖锐的拐点并消除不稳定的器件。在电极保持环境温度的条件下有效。使用脉冲宽度 tp = 20ms 进行测试。电气特性表中列出的额定值是最大峰值、非重复性反向浪涌电流，为 1/2 方波或等效正弦波脉冲，持续时间为 1/120 秒，叠加在测试电流 I_ZT 上。
