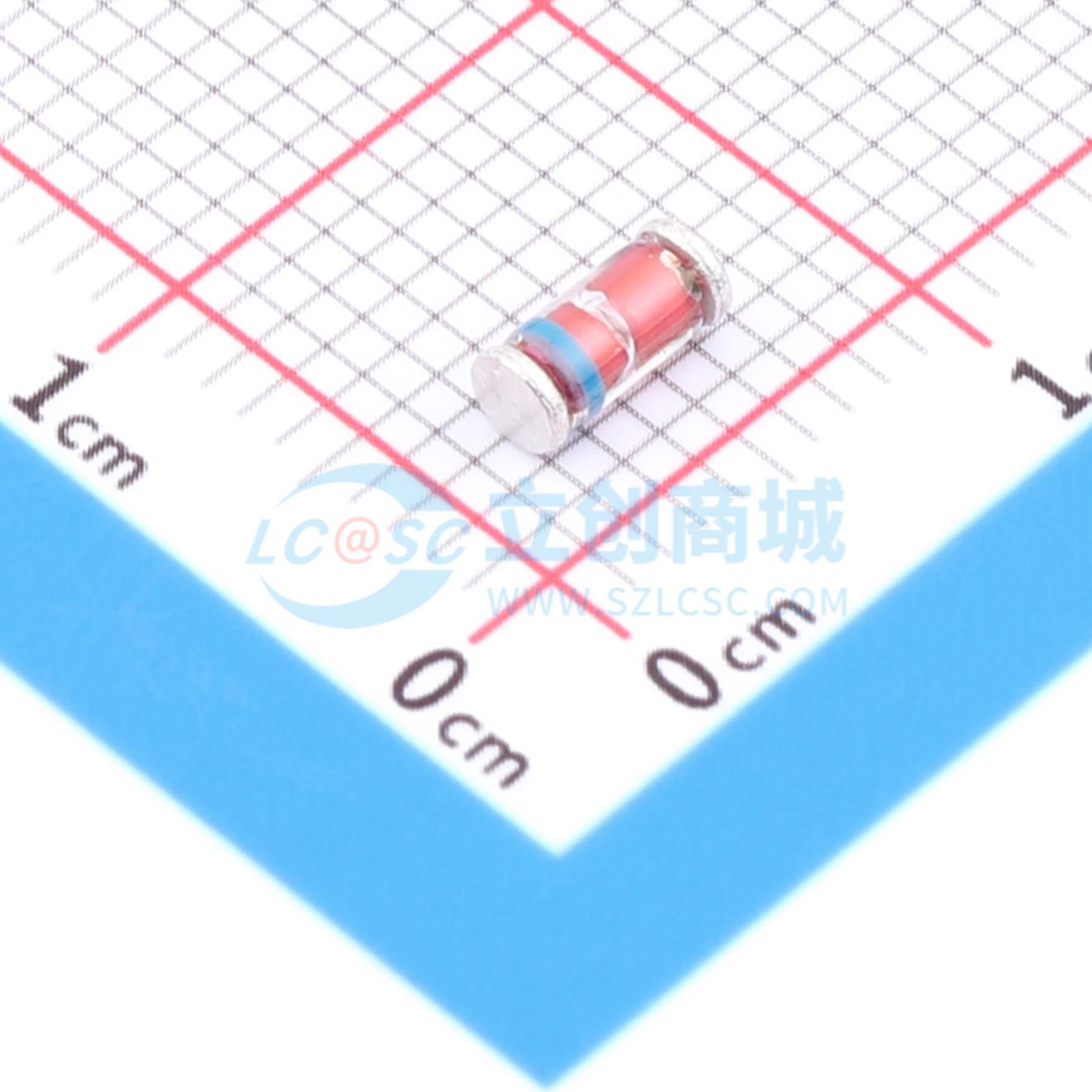

温馨提醒：图片仅供参考，商品以实物为准

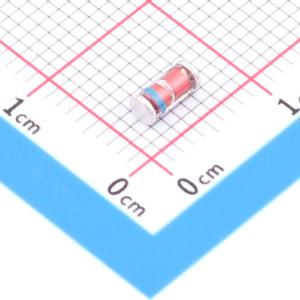

ZM4751A-TD
30V 5uA@22.8V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 二极管类型：齐纳二极管，且为单向型。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- ZM4751A-TD
- 商品编号
- C51902044
- 商品封装
- LL-41
- 包装方式
- 编带
- 商品毛重
- 0.182022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 30V | |
| 反向电流(Ir) | 5uA@22.8V | |
| 稳压值(范围值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1W | |
| 阻抗(Zzt) | 40Ω | |
| 阻抗(Zzk) | 1kΩ | |
| 工作结温范围 | - | |
| 精度 | ±5% |
商品概述
硅平面功率齐纳二极管，适用于高额定功率的稳压和限幅电路。标准齐纳电压容差为 ±10%。添加后缀“A”表示 ±5% 容差，后缀“B”表示 ±2% 容差。其他容差可根据要求提供。该系列二极管也提供 DO-41 封装，型号为 1N4727...1N4761。玻璃封装 MELF 尺寸单位为 mm。最大额定值条件为 Ta = 25℃。特性测试条件为 Ta = 25℃。动态阻抗由 60 Hz 交流电压推导得出，该电压是在齐纳电流 IZT 或 IZK 上叠加一个 RMS 值等于齐纳电流 10% 的交流电流时产生的。动态阻抗在两个点进行测量，以确保击穿曲线具有尖锐的拐点并剔除不稳定器件。该特性在电极保持环境温度时有效。测试采用脉冲宽度 tp = 20 ms。电气特性表中列出的额定值为最大峰值、非重复性反向浪涌电流，为 1/2 方波或等效正弦波脉冲，持续时间为 1/120 秒，叠加在测试电流 IZT 上。
商品特性
- 标准齐纳电压容差为 ±10%
- 可选后缀“A”对应 ±5% 容差，后缀“B”对应 ±2% 容差
- 提供其他容差选项
- 提供 DO-41 封装版本，型号为 1N4727...1N4761
- 采用玻璃封装 MELF
- 绝对最大额定值测试条件：Ta = 25℃
- 特性测试条件：Ta = 25℃
- 动态阻抗由 60 Hz 交流电压推导，交流电流 RMS 值为齐纳电流的 10%
- 动态阻抗在两个点测量以确保击穿曲线拐点尖锐
- 电极需保持环境温度
- 脉冲测试条件：tp = 20 ms
- 最大峰值非重复性反向浪涌电流为 1/2 方波或等效正弦波脉冲，持续时间 1/120 秒，叠加于测试电流 IZT
应用领域
- 稳压电路
- 限幅电路
