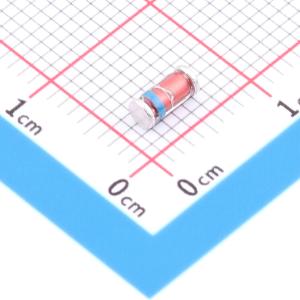

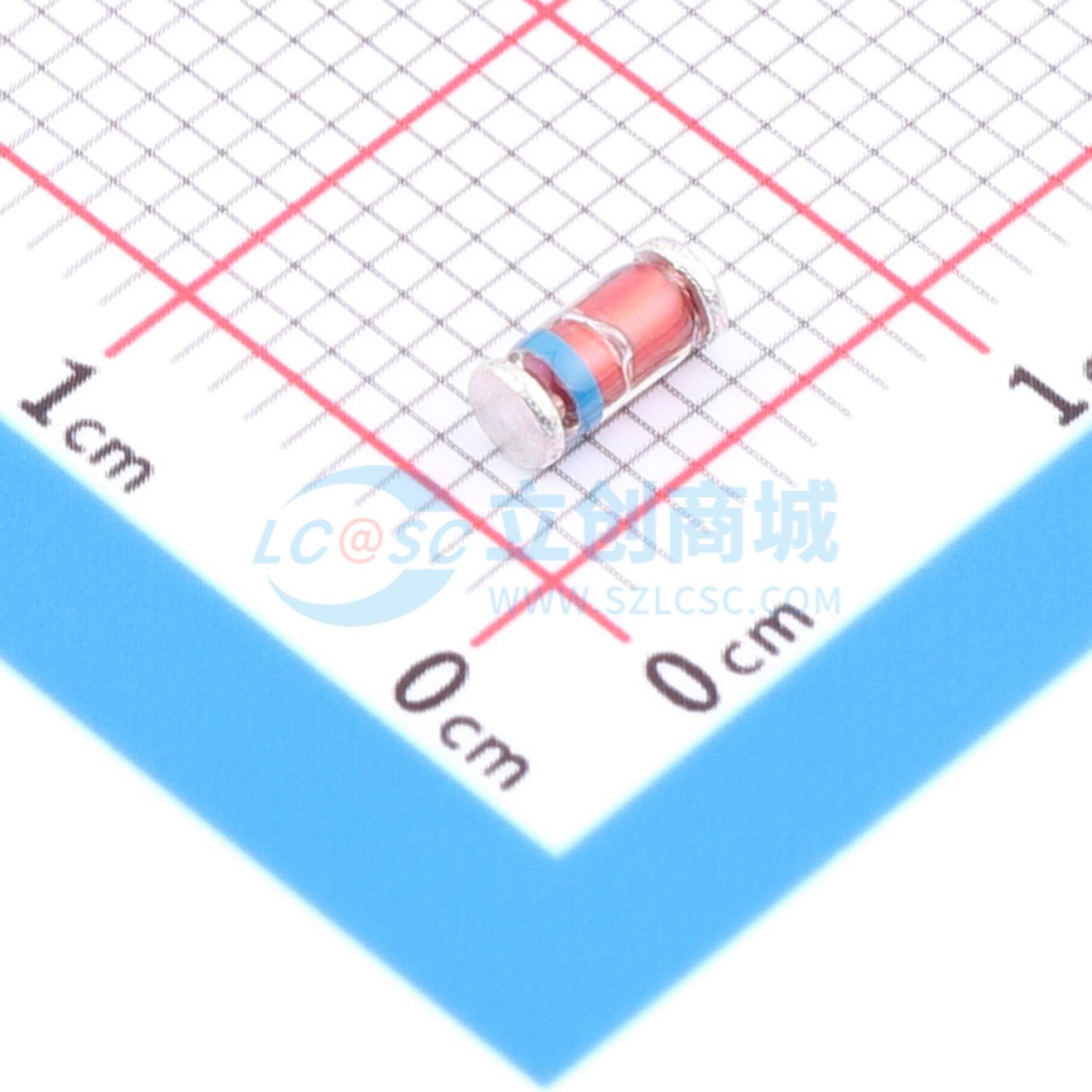

温馨提醒：图片仅供参考，商品以实物为准
ZM4736A-TD
6.8V 10uA@4V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 二极管类型：齐纳二极管，且为单向型。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- ZM4736A-TD
- 商品编号
- C51902029
- 商品封装
- LL-41
- 包装方式
- 编带
- 商品毛重
- 0.16854克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 6.8V | |
| 反向电流(Ir) | 10uA@4V | |
| 稳压值(范围值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1W | |
| 阻抗(Zzt) | 3.5Ω | |
| 阻抗(Zzk) | 700Ω | |
| 工作结温范围 | - | |
| 精度 | ±5% |
商品概述
硅平面功率齐纳二极管，用于高额定功率的稳压和限幅电路。标准齐纳电压容差为 ±10%。添加后缀“A”表示 ±5%容差，后缀“B”表示 ±2%容差。其他容差可按要求提供。这些二极管也提供 DO-41 封装，型号为 1N4727...1N4761。
商品特性
- 动态电阻由 60 Hz 交流电压推导得出，该电压是在齐纳电流（IZT 或 IZK）上叠加一个有效值等于齐纳电流 10% 的交流电流时产生的。
- 动态电阻在两点测量，以确保击穿曲线具有尖锐的拐点并剔除不稳定的器件。
- 在电极保持在环境温度下时有效。
- 使用脉冲宽度 tp = 20ms 进行测试。
- 电气特性表中列出的额定值为最大峰值、非重复性、反向浪涌电流，为 1/120 秒持续时间的 1/2 方波或等效正弦波脉冲，叠加在测试电流 IZT 上。
应用领域
- 稳压电路
- 限幅电路
