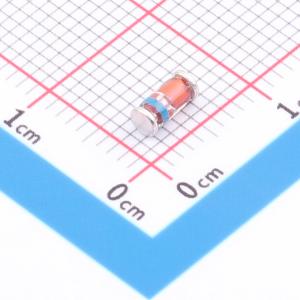

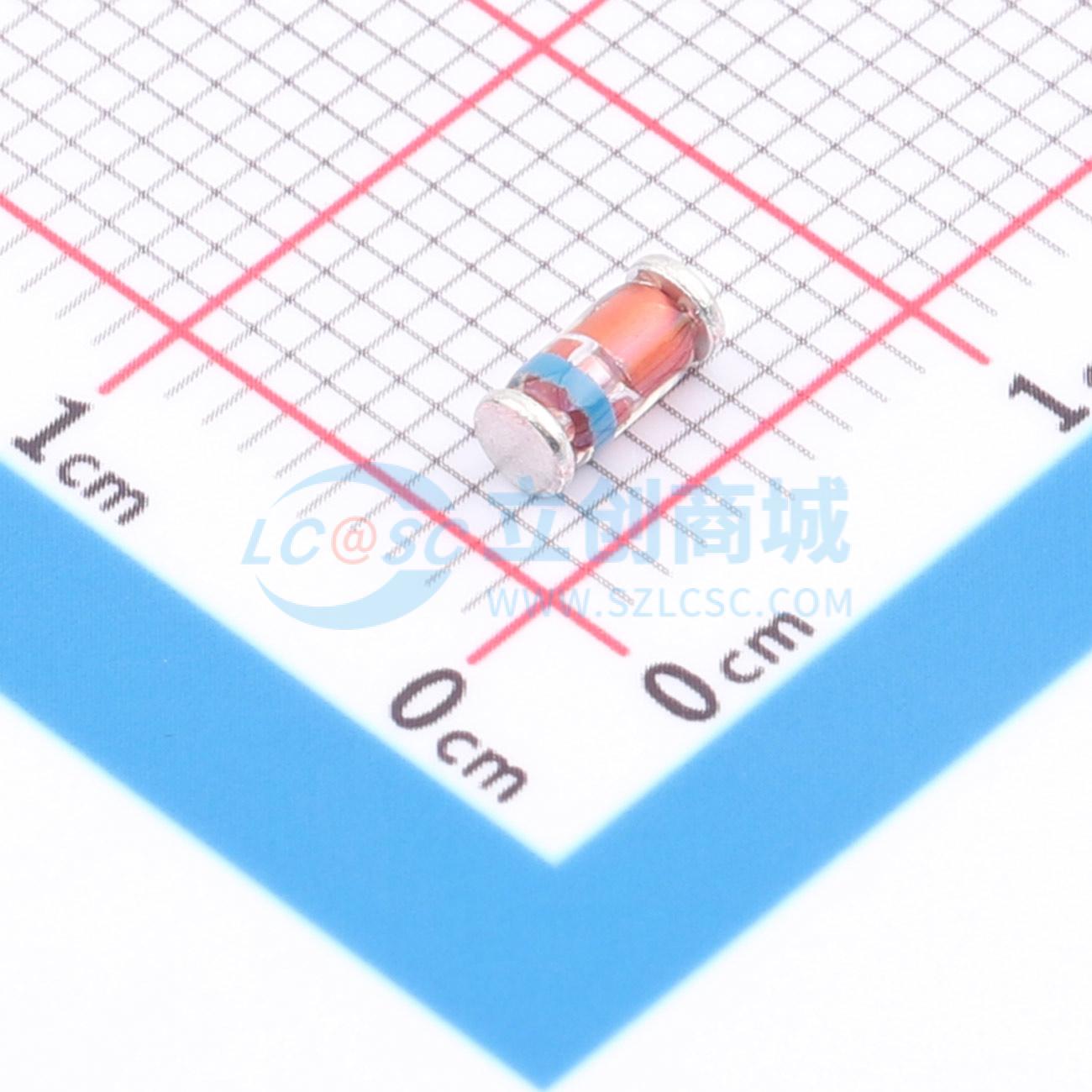

ZM4741A-TD
11V 5uA@8.4V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 二极管类型：齐纳二极管，且为单向型。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- ZM4741A-TD
- 商品编号
- C51902034
- 商品封装
- LL-41
- 包装方式
- 编带
- 商品毛重
- 0.16372克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 稳压二极管 | |
| 二极管配置 | 1个独立式 | |
| 稳压值(标称值) | 11V | |
| 反向电流(Ir) | 5uA@8.4V | |
| 稳压值(范围值) | - |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1W | |
| 阻抗(Zzt) | 8Ω | |
| 阻抗(Zzk) | 700Ω | |
| 工作结温范围 | - | |
| 精度 | ±5% |
商品概述
该系列产品为硅平面功率齐纳二极管，适用于稳压和限幅电路，具有高功率额定值。标准齐纳电压容差为 ±10%。后缀“A”表示容差为 ±5%，后缀“B”表示容差为 ±2%。其他容差可根据要求提供。这些二极管也可采用 DO-41 封装，型号为 1N4727...1N4761。玻璃封装 MELF 尺寸单位为 mm。最大额定值条件为 Ta = 25℃。特性测试条件为 Ta = 25℃。动态电阻的测量基于在 IZT 或 IZK 上叠加一个有效值等于齐纳电流 (IZT 或 IZK) 10% 的 60 Hz 交流电流所产生的交流电压。动态电阻在两个点进行测量，以确保击穿曲线具有尖锐的拐点并排除不稳定的器件。该特性在电极保持环境温度时有效。测试采用脉冲宽度 tp = 20 ms。电气特性表中列出的额定值为最大峰值、非重复性反向浪涌电流，为 1/2 方波或等效正弦波脉冲，持续时间为 1/120 秒，叠加在测试电流 IZT 上。
