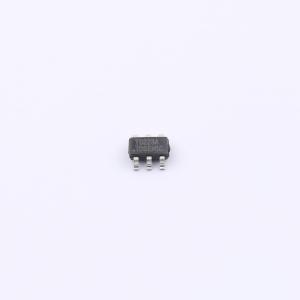

温馨提醒：图片仅供参考，商品以实物为准
TD223A
单键电容式触摸按键IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单键触摸芯片 不需复位 可调灵敏度
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- TD223A
- 商品编号
- C51901854
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸芯片 | |
| 通道数 | 1 | |
| 功能特性 | 电容式触摸 | |
| 是否自锁 | 是 | |
| 工作电压 | 2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 3.5uA | |
| 工作温度 | -20℃~+70℃ | |
| 静电保护电压 | 4kV | |
| 响应时间(tr) | 60ms |
商品概述
TDSEMIC223是一款单键电容式触摸按键专用检测传感器IC。它采用最新一代电荷检测技术，通过检测操作者手指与触摸按键焊盘之间产生的电荷电平来判定手指的接近或触摸。该设计不含任何机械部件，因此不会磨损。感应部分可置于任何绝缘层（如玻璃或塑料）后方，便于制成与环境密封的键盘。面板图案可自由设计，按键大小、形状可任意选择，并能搭配字符、商标、透视窗等元素，实现美观、时尚且经久耐用、不褪色、不变形的外观。它从根本上改变了传统金属或机械面板的局限性，在可靠性和美观设计上提供了极大的灵活性，可直接替代现有的普通面板（如金属键盘、薄膜键盘、导电胶键盘），且无需对现有程序进行任何修改。该产品具有外围元件少、成本低、功耗低等优势。
商品特性
- 输入电压范围较宽：2.0V ~ 5.5V
- 工作电流极低：3.5uA
- 灵敏度可通过外部电容值调整
- 可实现同步输出模式及电平切换模式输出
- 带有自校准的独立触摸按键控制
- 提供输出时间为无穷大
- 内置稳压电路LDO，更稳定可靠
- SOT23-6封装
应用领域
- 触摸遥控器
- 触摸电饭煲
- 触摸调光灯
- 触摸电气开关
- 触摸打印机
