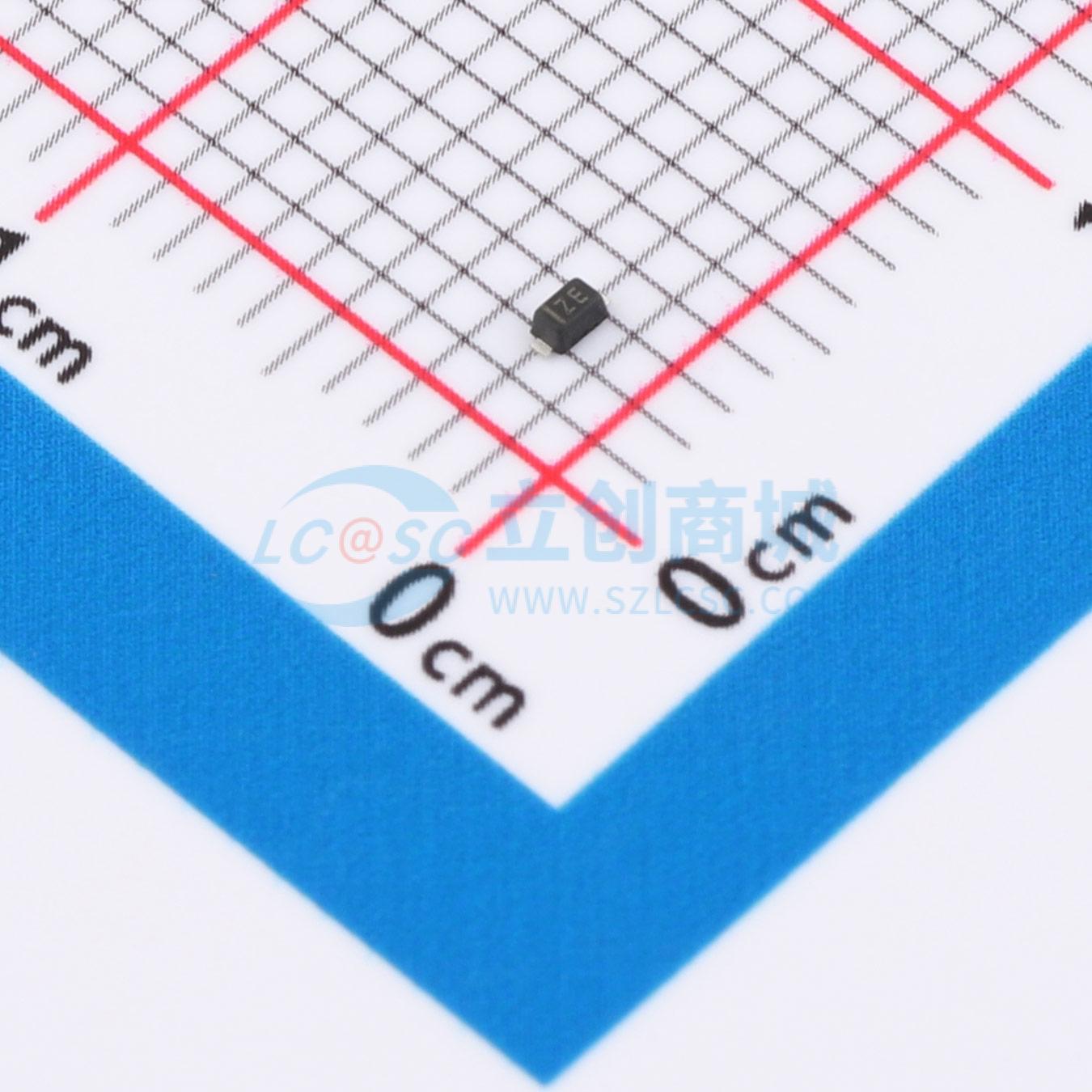

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z3V3
ESD5Z3V3
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vr)：3.3V 钳位电压：8.4V@5A 击穿电压：5V 峰值脉冲电流：11.2A反向电流(Ir)：0.05uA 工作温度：-55℃~+155℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- ESD5Z3V3
- 商品编号
- C51898298
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14.1V | |
| 峰值脉冲电流(Ipp) | 11.2A@8/20us | |
| 峰值脉冲功率(Ppp) | 158W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5V | |
| 反向电流(Ir) | 50nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 105pF |
商品概述
ESD5Z系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。由于其尺寸小，适用于手机、便携式设备、数码相机、电源和许多其他便携式应用。
商品特性
- IEC61000-4-2 4级ESD保护
- IEC61000-4-4 4级电快速瞬变脉冲群（EFT）保护
- 人体模型3类（>16kV）ESD等级
- 每脉冲（tp = 8/20μs）240瓦峰值脉冲功率
- 低钳位电压
- 关断电压：2.5V至12V
- 低泄漏电流
- 典型响应时间 < 1 ns
应用领域
-手机-便携式设备-数码相机-电源-许多其他便携式应用
