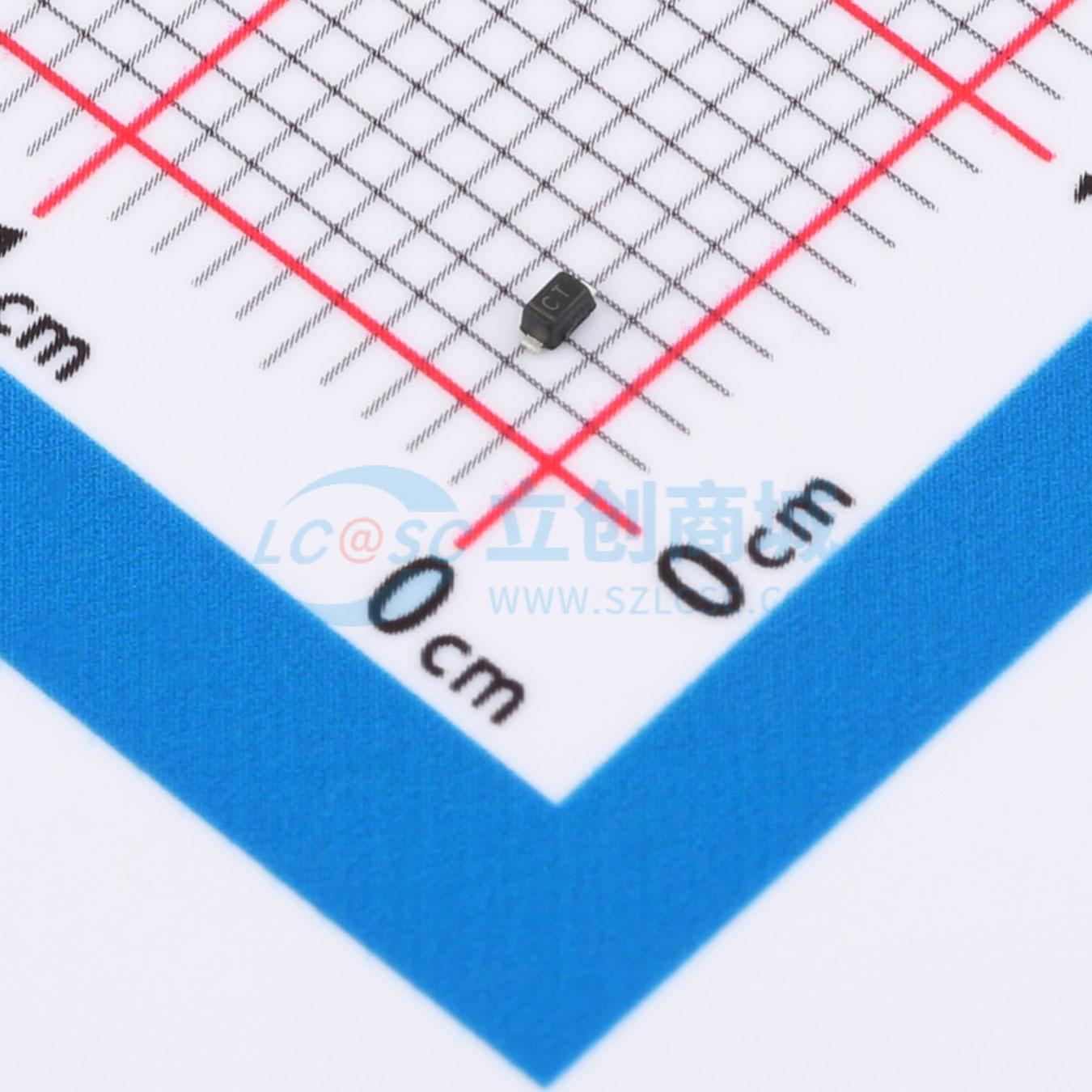

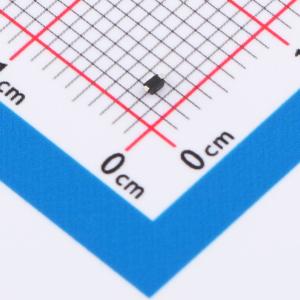

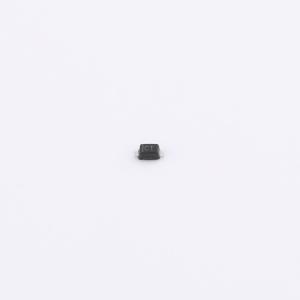

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z3.3C
ESD5Z3.3C
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vr)：3.3V 钳位电压：15V@5A 击穿电压：4V 峰值脉冲电流：5A反向电流(Ir)：10uA 工作温度：-55℃~+155℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- ESD5Z3.3C
- 商品编号
- C51898299
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 50pF |
商品概述
ESD5Z3.3C旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。
商品特性
- IEC61000-4-2 4级ESD保护
- IEC61000-4-4 4级电快速瞬变脉冲群（EFT）保护
- 人体模型3类（>16kV）ESD等级
- 每脉冲（tp = 8/20μs）200瓦峰值脉冲功率
- 低钳位电压
- 低泄漏电流
- 典型响应时间 < 1 ns
