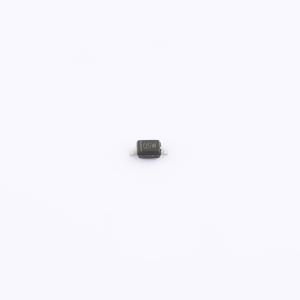

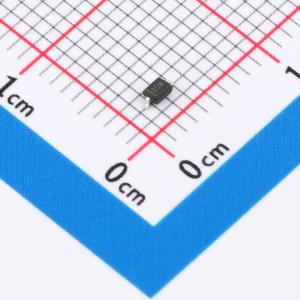

温馨提醒：图片仅供参考，商品以实物为准
SD05
SD05
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vr)：5V 钳位电压：9.8V 击穿电压：6V 峰值脉冲电流：17A 反向电流(Ir)：10uA 工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- SD05
- 商品编号
- C51898314
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18V | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 17uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 10pF |
商品概述
SDxx系列专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用场景。这些器件非常适合电路板空间有限的情况。
商品特性
- IEC61000 - 4 - 2（ESD）±15kV（空气放电），±8kV（接触放电）
- IEC61000 - 4 - 4（EFT）40A（5/50 ns）
- 每路（tp = 8/20μs）350W峰值脉冲功率
- 保护一条I/O线（单向）
- 低钳位电压
- 工作电压：3.3V至36V
- 低漏电流
应用领域
-手机及配件-基于微处理器的设备-个人数字助理(PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-网络和电信-串行和并行端口-外围设备
