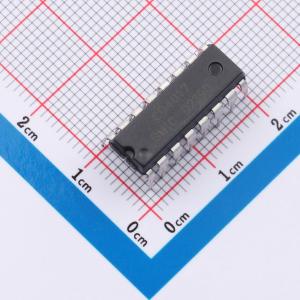

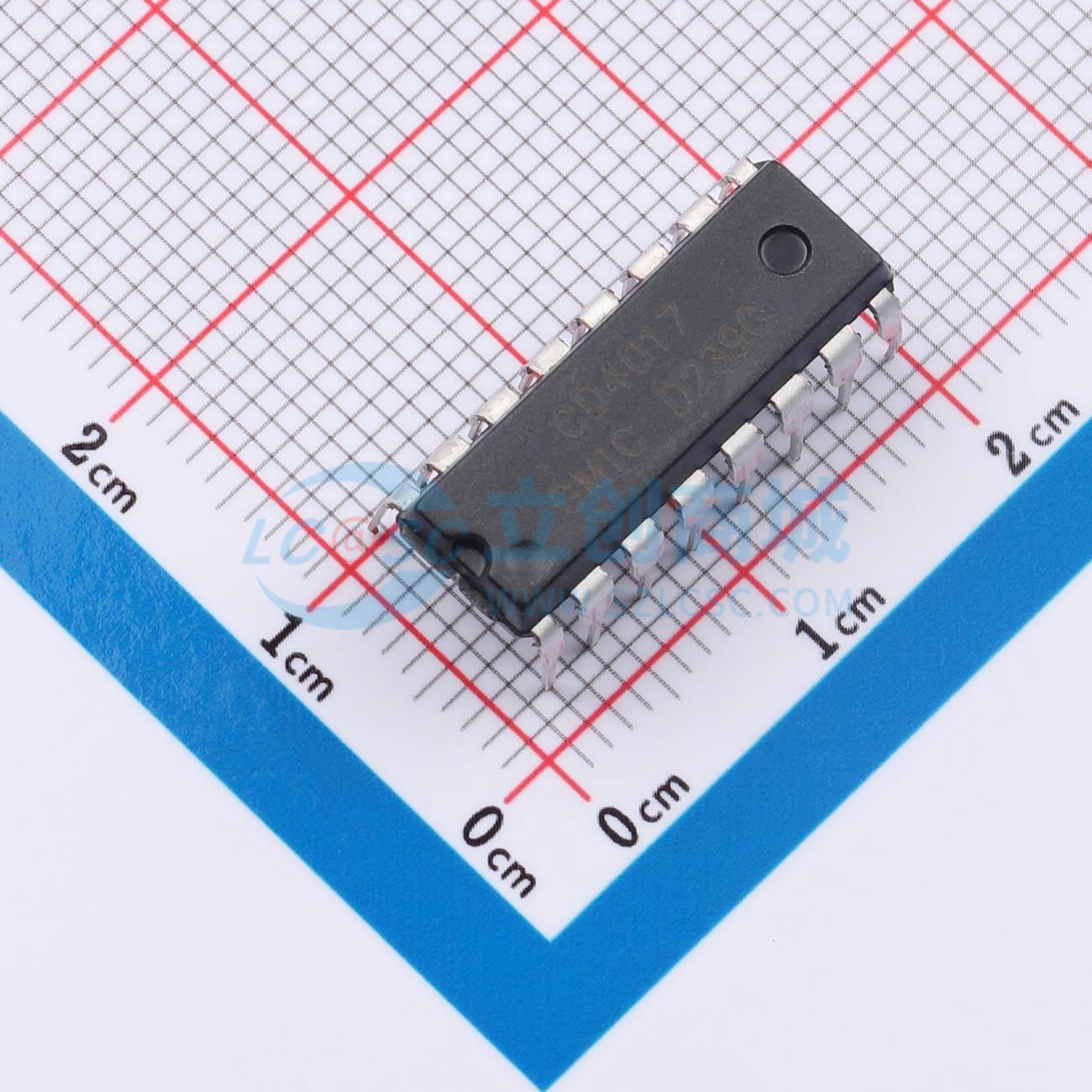

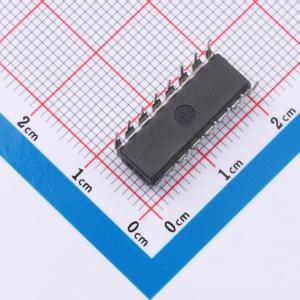

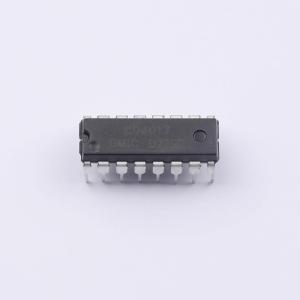

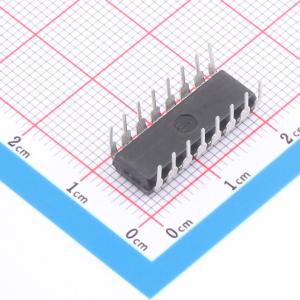

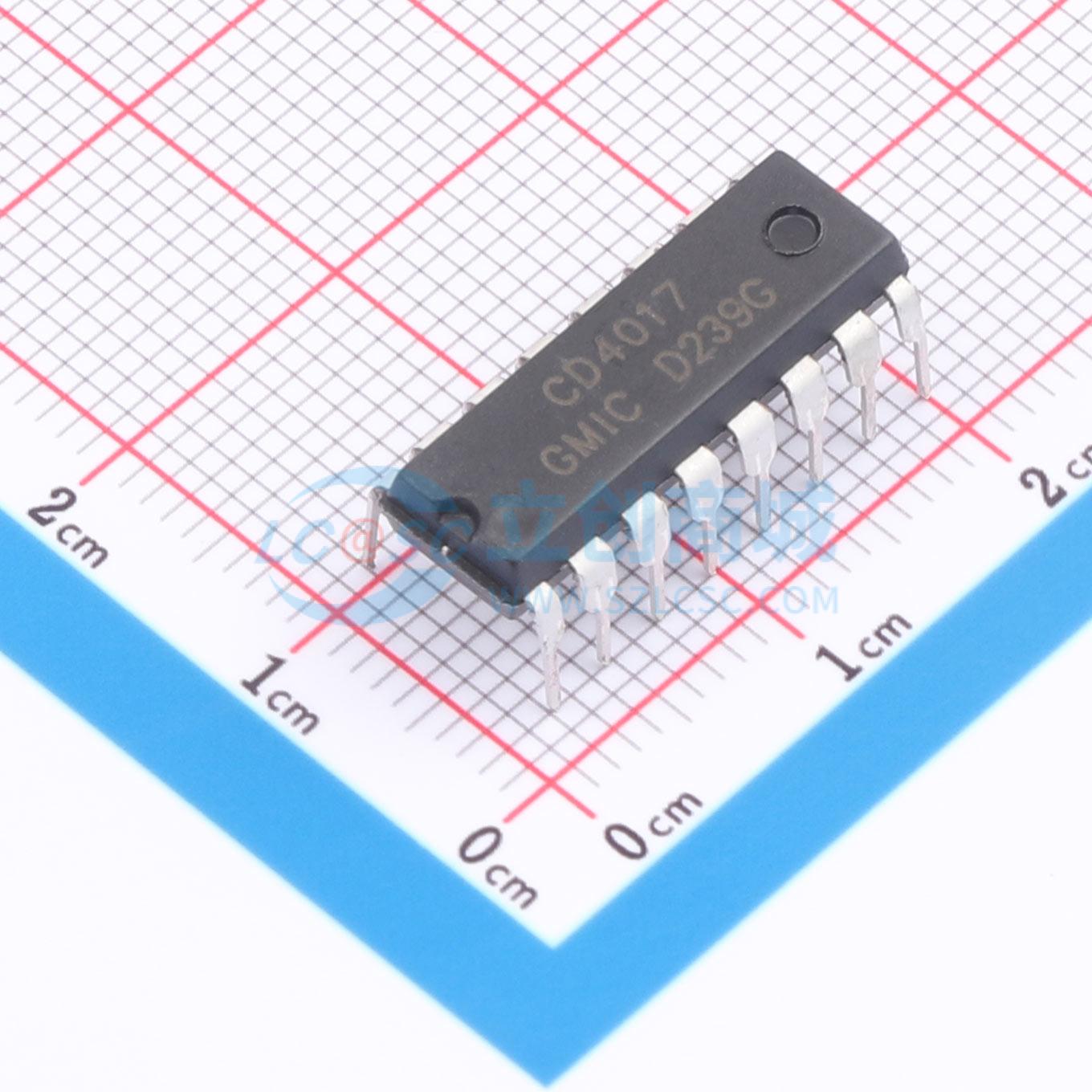

CD4017BED
5阶Johnson十进制计数器，具有10个高电平译码输出，时钟输入端斯密特触发器有脉冲整形功能，全静态工作、低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- GMIC(绿微)
- 商品型号
- CD4017BED
- 商品编号
- C51898328
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | 10分频 | |
| 分辨率(位) | - | |
| 系列 | CD4000 | |
| 计时方向 | 向上计数器 | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 触发沿 | 上升沿 | |
| 复位方式 | 异步 | |
| 计数速率 | 11MHz | |
| 传播延迟(tpd) | 85ns | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 复位功能；低功耗模式；静态运行 |
商品概述
CD4017是一款5阶约翰逊十进制计数器，具备10个高电平译码输出。它包含CLOCK、RE和INH输入端。其时钟输入端的施密特触发器具有脉冲整形功能，对输入时钟脉冲的上升和下降时间没有限制。当INH为低电平时，计数器在时钟上升沿进行计数；反之，计数功能无效。当RE为高电平时，计数器清零。
商品特性
- 全静态工作
- 标准的对称输出特性
- 低功耗
- 封装形式：DIP16/SOP16/TSSOP16
