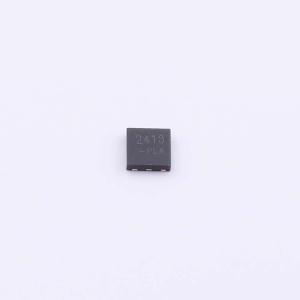

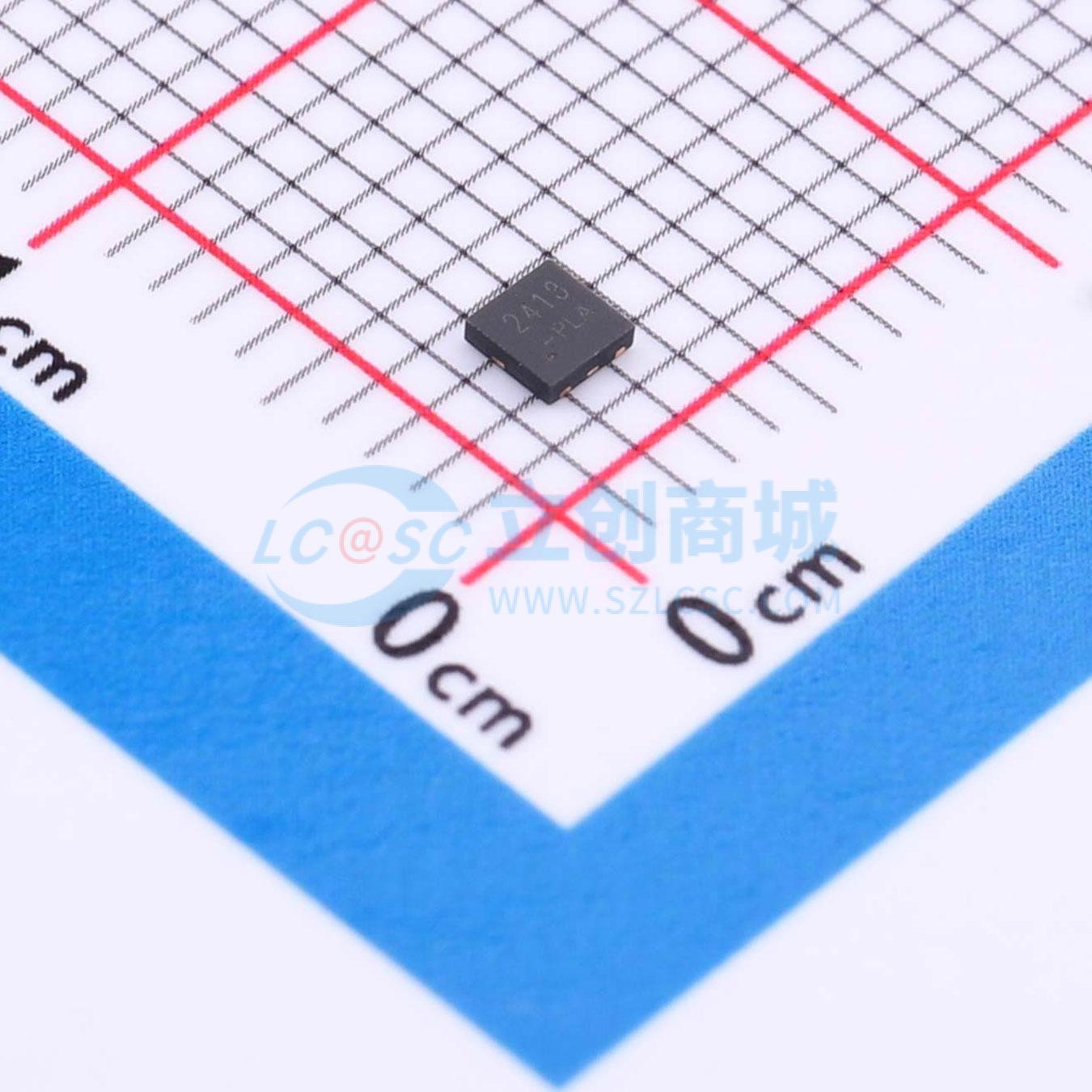

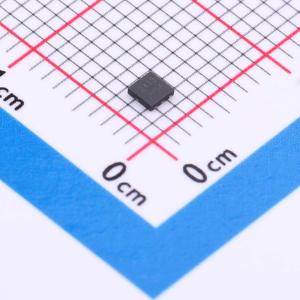

温馨提醒：图片仅供参考，商品以实物为准
H24VH22U
单向 24V 180A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低泄漏电流。DFN2020-3L表面贴装封装。IEC 61000-4-2 (ESD Air): ±30kV。IEC 61000-4-2 (ESD Contact): ±30kV。IEC 61000-4-5 (Lightning 8/20μs): 180A。应用：LED照明模块。RS232/RS485
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H24VH22U
- 商品编号
- C51898352
- 商品封装
- DFN2020-3L
- 包装方式
- 编带
- 商品毛重
- 0.038333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 45V | |
| 峰值脉冲电流(Ipp) | 180A@8/20us | |
| 峰值脉冲功率(Ppp) | 8.1kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 700pF |
商品特性
- 低漏电流
- DFN2020-3L 表面贴装封装
- IEC 61000-4-2（静电放电空气放电）：±30kV
- IEC 61000-4-2（静电放电接触放电）：±30kV
- IEC 61000-4-5（雷电 8/20μs）：180A
应用领域
- LED 照明模块
- RS232/RS485
- CAN 和 LIN 总线
- 便携式仪器
- 通用 I/O
