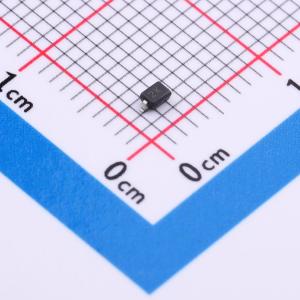

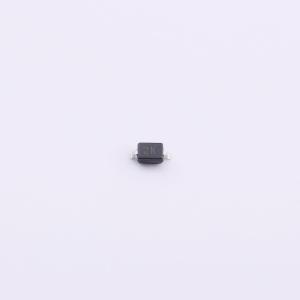

H18VND3BA
双向 18V 10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低泄漏电流。 SOD-323表面贴装封装。 IEC 61000-4-2 (ESD Air)：±30 kV。 IEC 61000-4-2 (ESD Contact)：±30 kV。 IEC 61000-4-5 (Lightning 8/20 μs)：10 A。应用：LED照明模块。 RS232/RS485
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H18VND3BA
- 商品编号
- C51898356
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.039506克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18V | |
| 钳位电压 | 33V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 360W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 19.8V | |
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品特性
- 低漏电流
- SOD-323 表面贴装封装
- IEC 61000-4-2（静电放电空气放电）：±30kV
- IEC 61000-4-2（静电放电接触放电）：±30kV
- IEC 61000-4-5（雷电 8/20μs）：10A
应用领域
- LED 照明模块
- RS232/RS485
- CAN 和 LIN 总线
- 便携式仪器
- 通用 I/O
