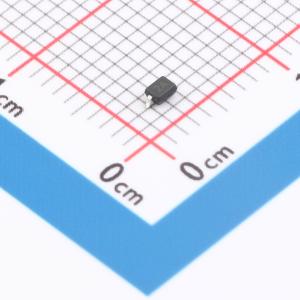

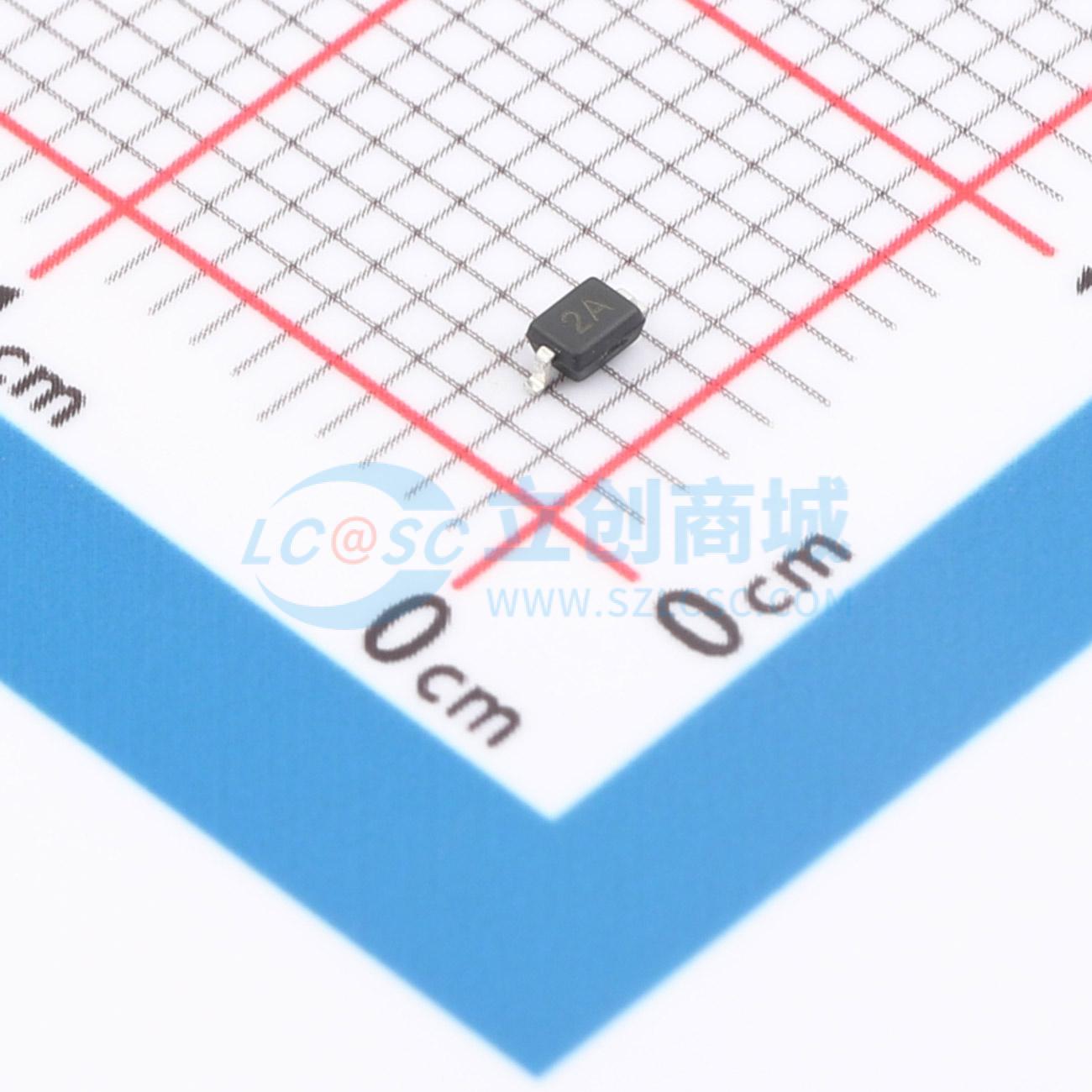

SD03C

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 反向截止电压(Vr)：3.3V 钳位电压：6.5V 击穿电压：4V 峰值脉冲电流：20A 反向电流(Ir)：40uA 工作温度：-55℃~+150℃@(Tj)
品牌名称: baocheng(宝乘)
商品型号: SD03C
商品编号: C51898315
商品封装: SOD-323
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

SDxxC系列专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备及其他应用。这些器件非常适合电路板空间有限的情况。该系列专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。

商品特性

IEC61000 - 4 - 2（ESD）±15kV（空气放电），±8kV（接触放电）
IEC61000 - 4 - 4（EFT）40A（5/50 ns）
每脉冲（tp = 8/20μs）350W峰值脉冲功率
保护一条I/O线（单向）
低钳位电压
工作电压：3V、5V、8V、12V、15V、18V、20V、24V、36V
低泄漏电流

应用领域

手机及配件
基于微处理器的设备
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
网络和电信
串行和并行端口
外围设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	3.3V
	钳位电压	7.5V
	峰值脉冲功率(Ppp)	350W@8/20us
	击穿电压	4V

	属性	参数值
	反向电流(Ir)	40uA
	通道数	单路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	Cj-结电容	450pF
