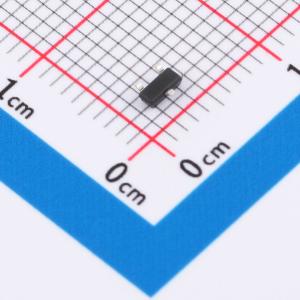

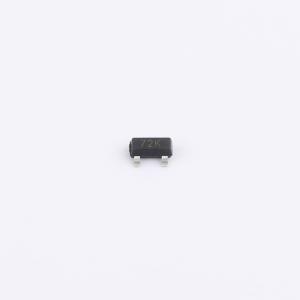

温馨提醒：图片仅供参考，商品以实物为准
2N7002K
N沟道增强型场效应晶体管，低导通电阻、低栅极阈值电压、低输入电容、ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 漏源电压:60V 连续漏极电流:0.3A 导通电阻:4Ω@4.5V 耗散功率:350W 阀值电压：2.5V 工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- 2N7002K
- 商品编号
- C51898302
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.030233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 3Ω@10V | |
| 耗散功率(Pd) | 350mW | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 50pF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 25pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 低导通电阻RDS(ON)
- 低栅极阈值电压
- 低输入电容
- 静电放电(ESD)防护能力高达2KV
