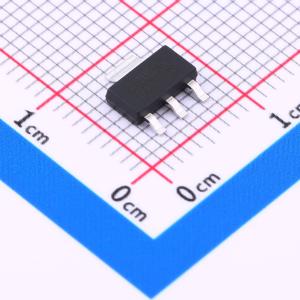

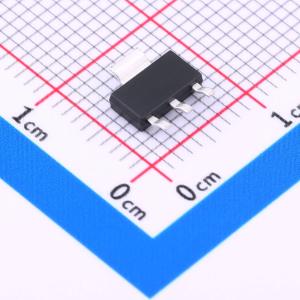

温馨提醒：图片仅供参考，商品以实物为准
ZXTN19100CGTA
NPN 电流:5.5A 电压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：BVCEO > 100V。 Ic = 5.5A 连续集电极电流。 IcM = 10A 峰值脉冲电流。 低饱和电压 VCE(sat) < 65mV @ 1A。 RSAT = 43mΩ @ Ic = 6A，低等效导通电阻。 hFE 指定至 5.5A，高增益保持。应用：线路开关。 电机驱动（包括直流风扇）
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXTN19100CGTA
- 商品编号
- C526801
- 商品封装
- SOT-223-3
- 包装方式
- 编带
- 商品毛重
- 0.238克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 5.5A | |
| 集射极击穿电压(Vceo) | 100V | |
| 耗散功率(Pd) | 3W | |
| 直流电流增益(hFE) | 130@1A,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 150MHz | |
| 集电极截止电流(Icbo) | 50nA | |
| 集射极饱和电压(VCE(sat)) | 65mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7V |
商品特性
- 集电极 - 发射极击穿电压（BVCEO） > 100 V
- 连续集电极电流（IC） = 5.5 A
- 峰值脉冲电流（ICM） = 10 A
- 低饱和电压：在 1 A 电流下，集电极 - 发射极饱和电压（VCE(sat)） < 65 mV
- 在集电极电流（Ic） = 6 A 时，饱和电阻（RSAT） = 43 mΩ，等效导通电阻低
- 高增益保持：直流电流放大系数（hFE）在 5.5 A 电流下仍有明确规定
- 无铅涂层；符合 RoHS 标准
- 无卤素和锑，为“绿色”器件
- 符合 AEC - Q101 标准，可靠性高
应用领域
- 线路开关
- 电机驱动（包括直流风扇）
- 高端开关
- 用户线接口卡（SLIC）
