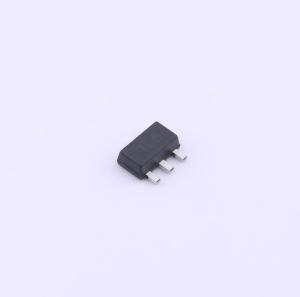

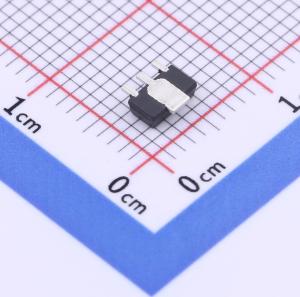

温馨提醒：图片仅供参考，商品以实物为准
ZXTP25020DZTA
高增益晶体管 PNP 电流:5A 电压:20V
- 描述
- 特性：BVCEO > -20V。 连续电流 IC = -5A。 低饱和电压 VCE(sat) < -0.5V @ -50mA。 功率耗散 PD = 2.4W。 低等效导通电阻 Rsat = 39mΩ。 完全无铅且完全符合 RoHS 标准。应用：DC-DC 转换器。 负载开关
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXTP25020DZTA
- 商品编号
- C526814
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.094克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 5A | |
| 集射极击穿电压(Vceo) | 20V | |
| 耗散功率(Pd) | 2.4W |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 200@1A,2V | |
| 特征频率(fT) | 290MHz | |
| 集电极截止电流(Icbo) | 1nA | |
| 集射极饱和电压(VCE(sat)) | 65mV | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 集电极 - 发射极截止电压 BVCEO > -20V
- 集电极电流 IC = -5 A（连续电流）
- 低饱和电压 VCE(sat) < -0.5 V（集电极电流为 -50 mA 时）
- 功率耗散 PD = 2.4 W
- 低等效导通电阻 Rsat = 39 mΩ
- 完全无铅且符合 RoHS 标准
- 无卤素和锑，为“绿色”器件
应用领域
- 直流 - 直流转换器
- 负载开关
- 电机驱动
- 断路开关
- MOSFET 和 IGBT 栅极驱动
