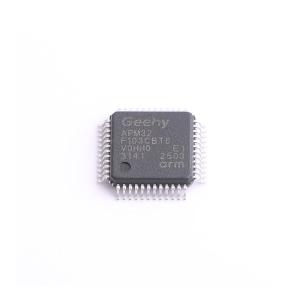

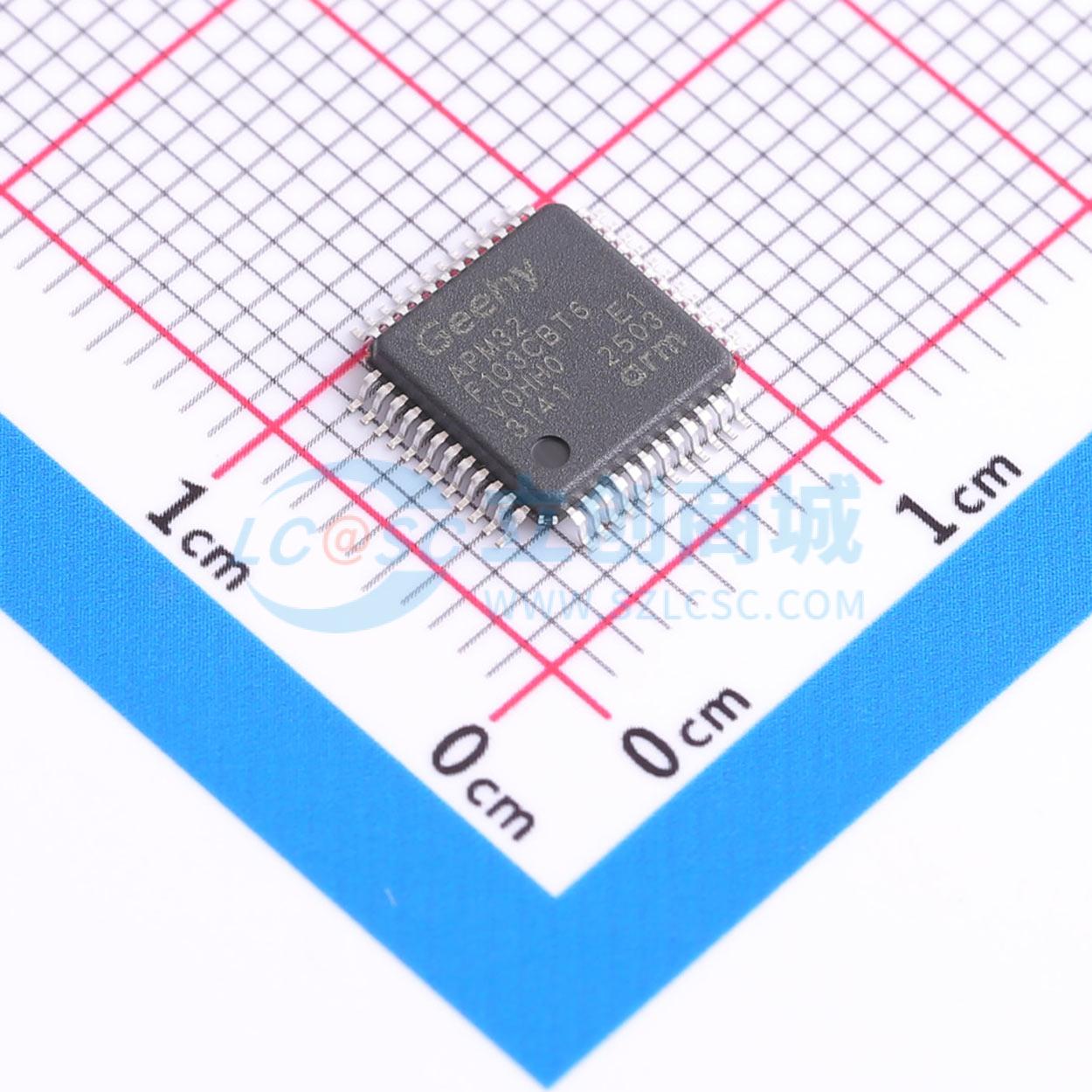

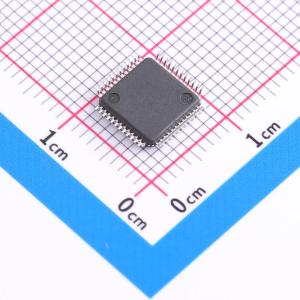

APM32F103CBT6
基于Arm Cortex-M3的32位微控制器（MCU）
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压：2V ~ 3.6V CPU位数：32-Bit CPU内核：ARM Cortex-M3 主频（MAX)：96MHz ROM类型：FLASH APM32 Series 32-bit 128 kB Flash 20 kB RAM FPU LQFP-64
- 品牌名称
- Geehy(极海半导体)
- 商品型号
- APM32F103CBT6
- 商品编号
- C526178
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 1.13048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 96MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 20KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 37 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 外置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；日历功能；上电复位(POR)；内置通用定时器；内置温度传感器；硬件CRC；掉电复位(PDR) |
商品特性
- 32位Arm Cortex-M3内核
- 最高工作频率为96MHz
- HSECLK：支持4MHz~16MHz外部晶体振荡器
- LSECLK：支持32.768KHz晶体/陶瓷振荡器
- HSICLK：出厂校准的8MHz RC振荡器
- LSICLK：40KHz RC振荡器
- Flash容量最高128KB
- SRAM容量最高20KB
- 复位供电电压2.0V~3.6V
- 支持可编程电压监测器(PVD)
- 支持睡眠、停机和待机三种低功耗模式
- VBAT供电可支持RTC及备用寄存器工作
- 独立FPU模块，支持浮点运算
- 2个12位精度的ADC，支持16个输入通道
- ADC电压转换范围：0~VDDA
- 支持双采样和保持功能
- 1个内部温度传感器
- 可选择80/51/37/26个I/O，由封装型号决定
- 所有I/O均可以映射到16个外部中断
- 1个DMA，支持7个独立的可配置通道
- 1个16位高级定时器TMR1，支持死区控制和紧急刹车功能
- 3个16位通用定时器TMR2/3/4，每个定时器拥有4个独立通道支持输入捕获、输出比较、PWM与脉冲计数等功能
- 2个看门狗定时器，分别为独立型IWDT和窗口型WWDT
- 1个24位自减型系统定时器Sys Tick Timer
- 3个USART，支持ISO7816、LIN和IrDA等功能
- 2个I2C，支持SMBus/PMBus
- 2个SPI，最大传输速度18Mbps
- 1个QSPI，支持单线和四线访问flash
- 1个USB2.0 FS Device
- 1个CAN2.0B，可支持USBD和CAN可同时独立工作
- 1个CRC单元
- 支持96位不可改写的唯一ID
- 串行调试接口SWD和JTAG
- 芯片封装：LQFP100/LQFP64/LQFP48/QFN36
应用领域
- 医疗设备
- PC外设
- 工业控制
- 智能仪表
- 家用电器
