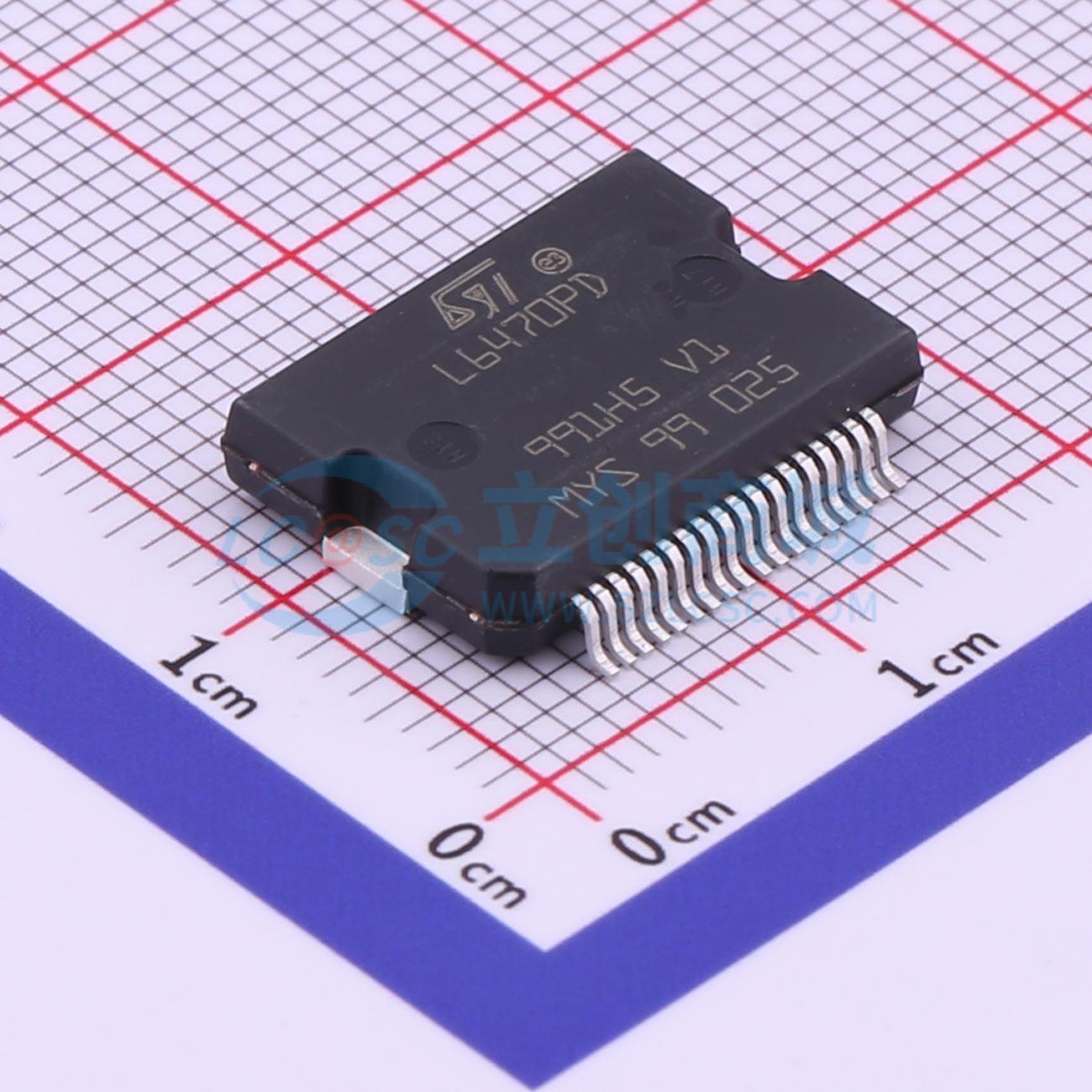

L6470PDTR
3A 3.3V电机驱动芯片 5V电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用运动引擎和SPI的完全集成微步进电机驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6470PDTR
- 商品编号
- C526277
- 商品封装
- PowerSO-36
- 包装方式
- 编带
- 商品毛重
- 3.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 8V~45V | |
| 输出电流 | - | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 128 | |
| 接口类型 | SPI | |
| 集成开关 | 是 | |
| 导通电阻 | 370mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 热警告；内置电荷泵；过流保护；死区/直通保护；防止电机失步功能；过温保护；欠压锁定 |
商品概述
L6470器件采用模拟混合信号技术实现，是一种适用于驱动两相双极步进电机并实现微步进的全集成解决方案。该器件集成了一个双低导通电阻DMOS全桥，所有功率开关均配备精确的片内电流检测电路，适用于非耗散电流控制和过流保护。得益于其控制系统，可实现真正的1/128步分辨率。数字控制核心可生成用户定义的运动曲线，包括加速度、减速度、速度或目标位置，这些参数可通过专用寄存器组轻松编程。所有命令和数据寄存器均通过标准的5-Mbit/s SPI接口发送。丰富的保护功能集允许设计出具有全面保护的应用，以满足要求苛刻的电机控制应用的需求。
商品特性
- 工作电压：8 - 45 V
- 峰值输出电流：7.0 A
- 低导通电阻功率MOSFET
- 可编程速度曲线和定位
- 可编程功率MOSFET转换速率
- 1/128微步进
- 无传感器失速检测
- SPI接口
- 低静态电流和待机电流
- 高边和低边可编程非耗散过流保护
- 两级过温保护
应用领域
- 双极步进电机
