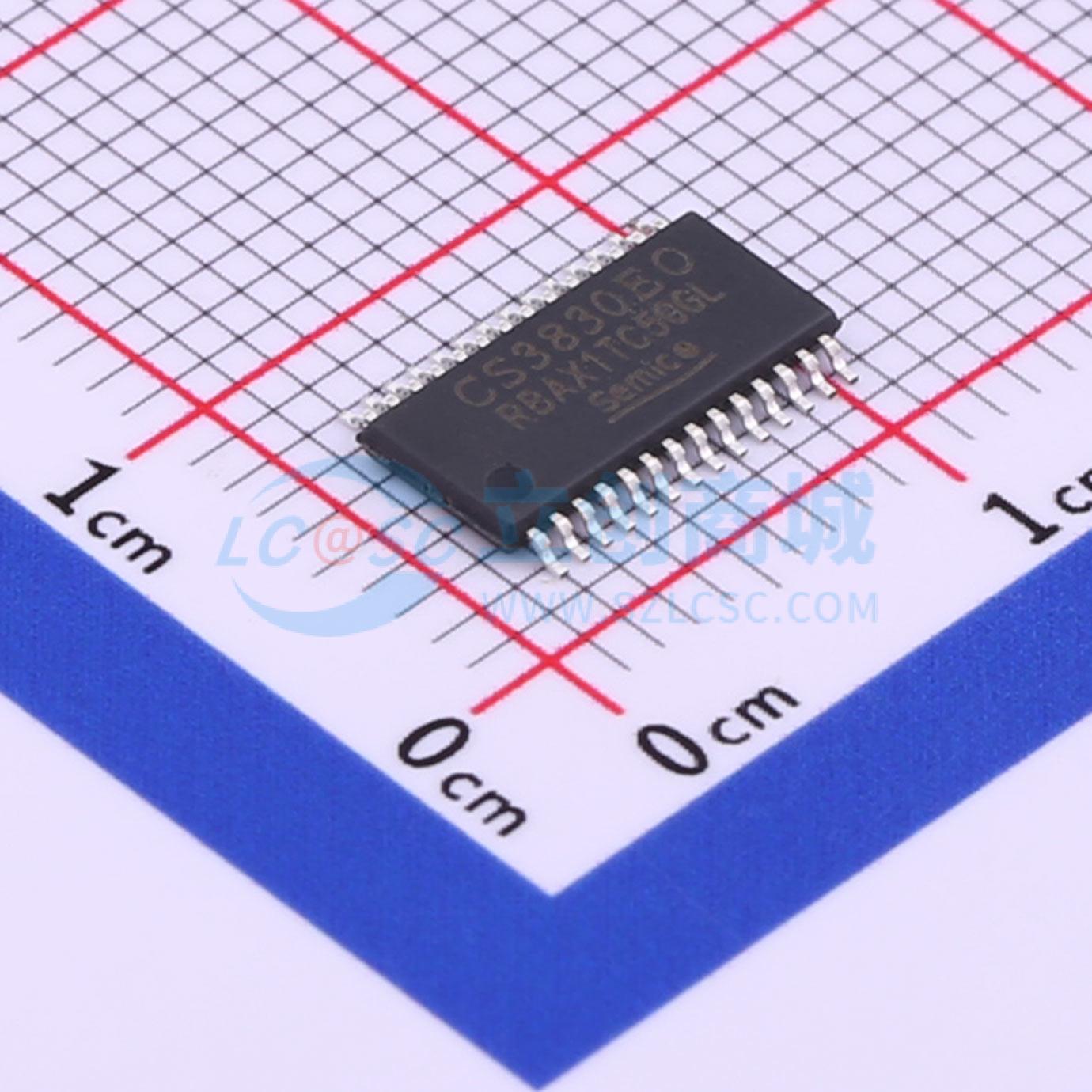

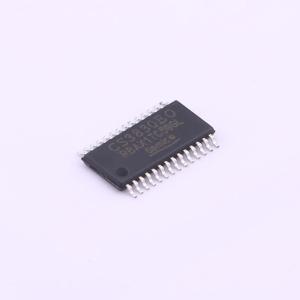

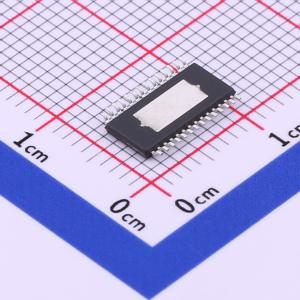

CS3830EO
CS3830EO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SEMICO(华润矽科)
- 商品型号
- CS3830EO
- 商品编号
- C523715
- 商品封装
- HTSSOP-28-EP
- 包装方式
- 管装
- 商品毛重
- 0.408克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | - |
商品概述
CS3830EO 是一款 30W（每声道）立体声高效 D 类音频功率放大电路，包含 2.0 模式和 2.1 模式两种应用模式。内部包括一个直流检测电路可以对扬声器进行保护，直流检测电路在输入电容损坏或者输入短路时能关断输出级。 CS3830EO 可以驱动低至 4Ω 负载的立体声扬声器，效率最高可达 90% ，在播放音乐时可以不需要额外的散热器。 CS3830EO 应用于 LCD 电视、消费类音频设备。
商品特性
- 30W×2CH 的功率输出（16V 电压， 4Ω×2 负载， TND+N 等于 10%）
- 15W×2CH+30W 的功率输出（16V 电压， 8Ω×2+4Ω 负载， TND+N 等于 10%）
- 20W×2CH 的功率输出（13V 电压， 4Ω×2 负载， TND+N 等于 10%）
- 10W×2CH+20W 的功率输出（13V 电压， 8Ω×2+4Ω 负载， TND+N 等于 10%）
- 效率高达 90% ，无需散热片
- 较大的电源电压范围 8V~20V
- 免滤波功能，输出端可以不需要电感
- 输出管脚方便布线布局
- 良好短路保护功能
- 具备自动恢复功能的温度保护
- 具有低失真特性和防噗声功能
- 增益 26dB 和 36dB 可调
- 差分输入
- 具有待机功能
- 简单的外围设计
- 封装形式：HTSSOP28
应用领域
- LCD 电视
- 消费类音频设备
