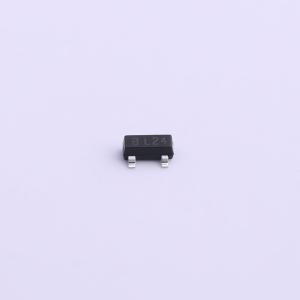

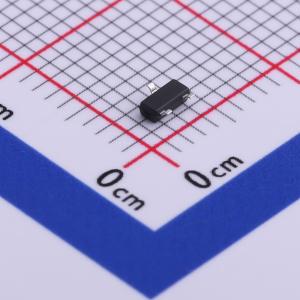

温馨提醒：图片仅供参考，商品以实物为准
LBT23C24L02
双向ESD 24V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LBT23C24L02 组件旨在保护敏感电子设备，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或出现闩锁效应。该组件专为电路板空间有限的应用而设计，可保护多达两条线路。它是双向器件，可用于信号极性高于地电位的线路。瞬态电压抑制（TVS）二极管是专门为瞬态抑制而设计的固态器件，其特点是具有大截面积结，可传导高瞬态电流。它具备电路板级保护所需的理想特性，包括快速响应时间、低钳位电压且无器件性能退化问题。该器件可用于满足 IEC61000 - 4 - 2 标准 4 级的抗扰度要求。SOT - 23 封装尺寸使其非常适合用于便携式电子设备，如 RS - 422 输入/输出、RS - 232 输入/输出、笔记本电脑和服务器等。
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- LBT23C24L02
- 商品编号
- C523042
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品概述
LBT23C24L02 组件旨在保护敏感电子设备，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或出现闩锁效应。该组件专为电路板空间有限的应用而设计，可保护多达两条线路。它是双向器件，可用于信号极性高于地电位的线路。瞬态电压抑制（TVS）二极管是专门为瞬态抑制而设计的固态器件，其特点是具有大截面积结，可传导高瞬态电流。它具备电路板级保护所需的理想特性，包括快速响应时间、低钳位电压且无器件性能退化问题。该器件可用于满足 IEC61000 - 4 - 2 标准 4 级的抗扰度要求。SOT - 23 封装尺寸使其非常适合用于便携式电子设备，如 RS - 422 输入/输出、RS - 232 输入/输出、笔记本电脑和服务器等。
商品特性
- 符合 IEC61000 - 4 - 2 标准，静电放电（ESD）空气放电 15KV、接触放电 8KV
- SOT - 23 表面贴装封装
- 保护两条双向输入/输出线路
- 工作电压：24V
- 低泄漏电流
- 低工作电压和钳位电压
- 固态硅雪崩技术
- 符合 RoHS 标准
- 阻燃等级 UL 94V - 0
- 符合 J - STD - 020 标准的 1 级潮湿敏感度等级（MSL）
- 通过 AEC - Q101 认证

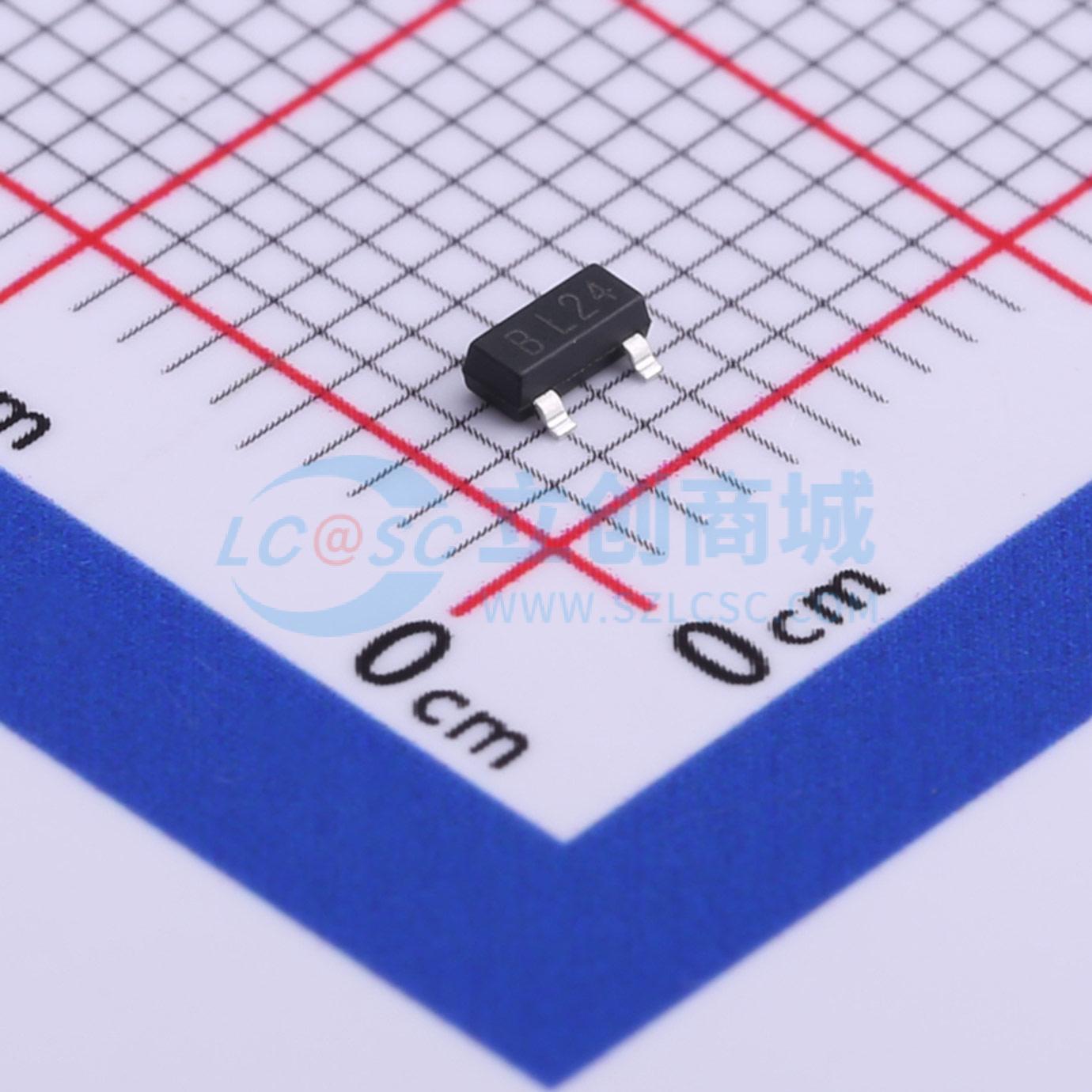

- 标记：B L24
应用领域
- 控制器局域网（CAN）总线保护
- 汽车应用
