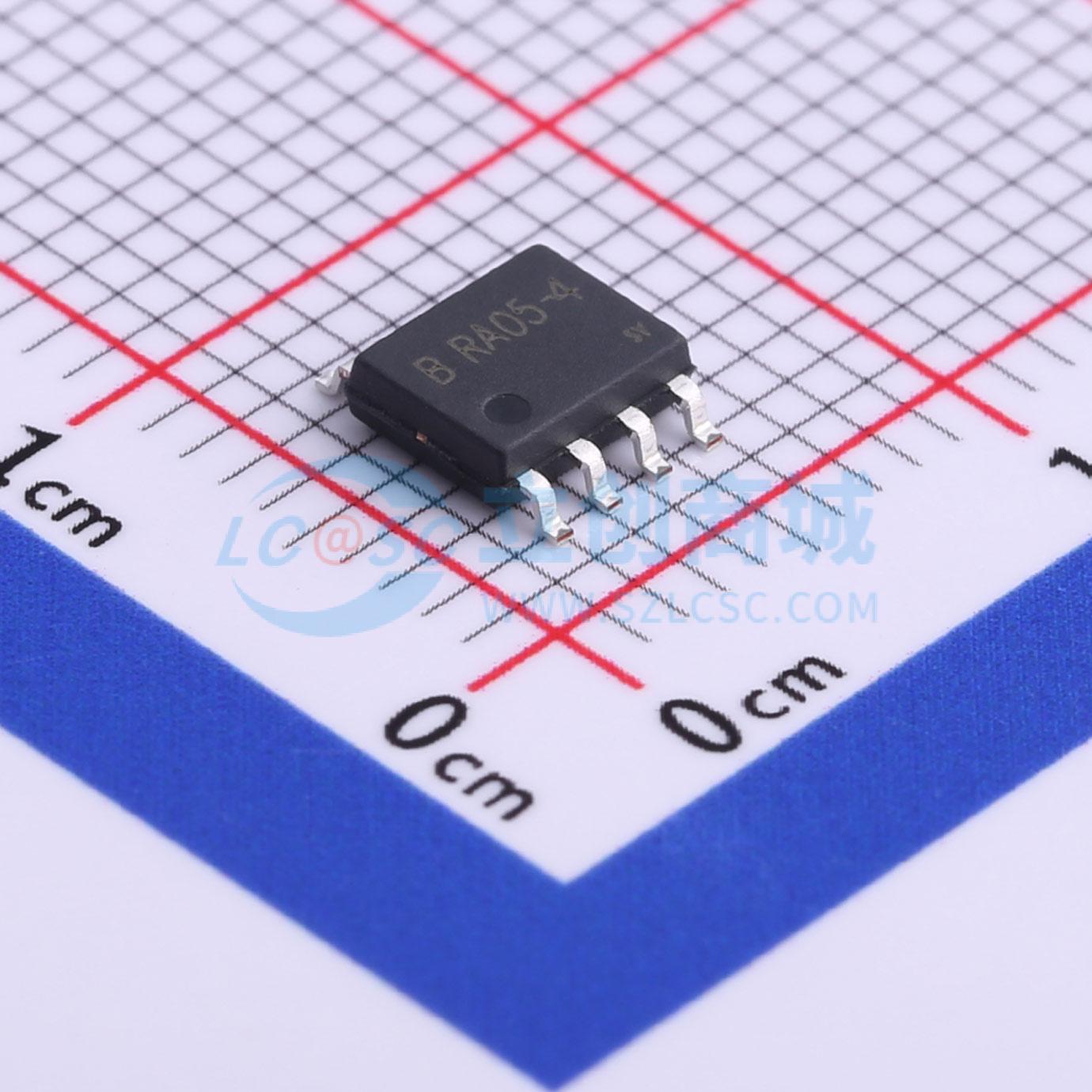

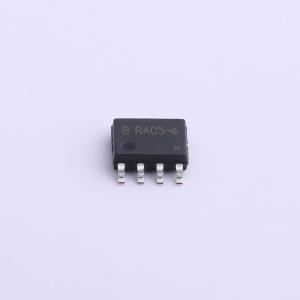

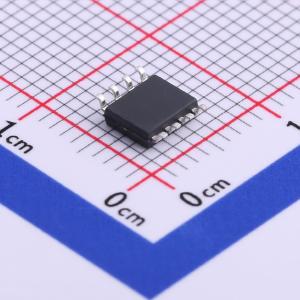

温馨提醒：图片仅供参考，商品以实物为准
LES08A05L05
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LES08AXXL05 系列元件是浪涌额定二极管阵列，旨在保护高速数据线接口。它专为保护连接到数据和传输线路的敏感元件而设计，可抵御静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压。该器件独特的设计将浪涌额定、低电容转向二极管和 TVS 二极管集成在一个封装中。在瞬态情况下，转向二极管将瞬态电流导向电源正极或接地。
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- LES08A05L05
- 商品编号
- C523043
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13.5V | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 反向电流(Ir) | 10uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
LES08AXXL05 系列元件是浪涌额定二极管阵列，旨在保护高速数据线接口。它专为保护连接到数据和传输线路的敏感元件而设计，可抵御静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压。该器件独特的设计将浪涌额定、低电容转向二极管和 TVS 二极管集成在一个封装中。在瞬态情况下，转向二极管将瞬态电流导向电源正极或接地。
商品特性
- 符合 IEC61000 - 4 - 2 标准，ESD 30KV 空气放电、30KV 接触放电
- SOIC - 08 表面贴装封装
- 保护四条 I/O 线
- 在 8/20μs 波形下峰值功率耗散为 500W
- 工作电压：3.3V、5V
- 低泄漏电流
- 低电容和钳位电压
- 固态硅雪崩技术，无铅/符合 RoHS 标准
- 阻燃等级 UL 94V - 0，符合 J - STD - 020 的 MSL 1 级
应用领域
- 以太网 10/100/Base T
- 火线和 USB 保护
- 机顶盒（STB）保护
- 视频卡（DVI）保护
- T1/E1 二次 IC 侧保护
- T3/E3 二次 IC 侧保护
- HDSL 二次 IC 侧保护
- IC 总线保护
- 微控制器线路保护
