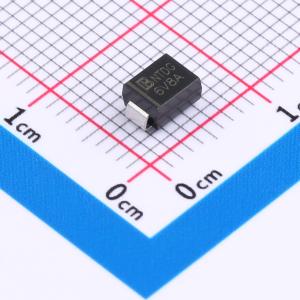

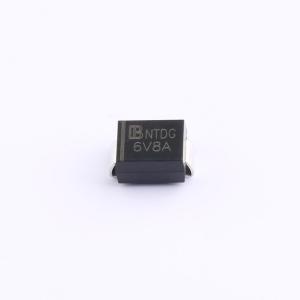

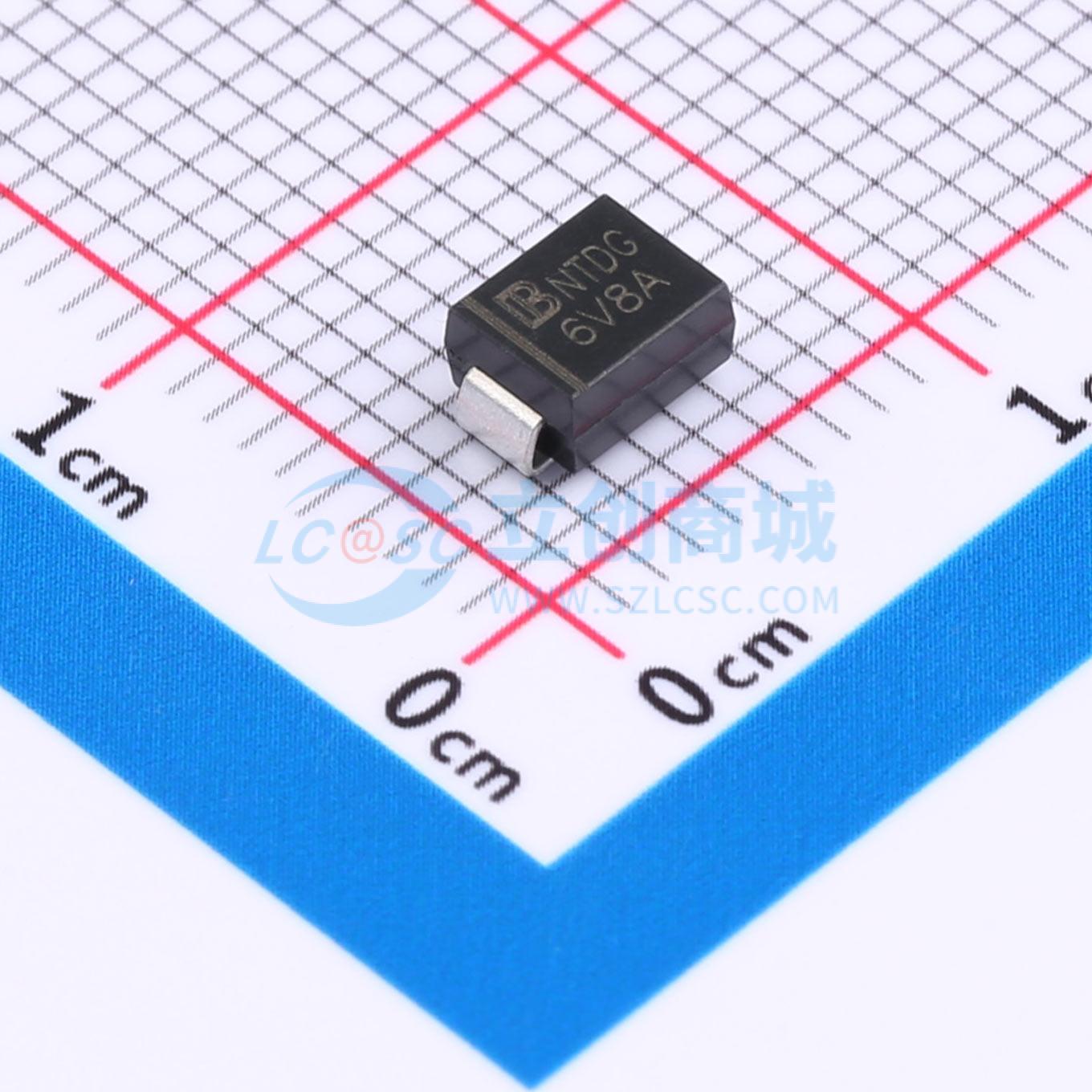

P6SMB6.8A
单向TVS 5.8V截止 峰值浪涌电流：58.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：适用于表面贴装应用，以优化电路板空间。 低轮廓封装。 内置应力消除。 玻璃钝化结。 低电感。 出色的钳位能力。应用：I/O接口。 AC/DC电源
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- P6SMB6.8A
- 商品编号
- C523078
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.149克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.8V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 58.1A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W@10/1000us | |
| 击穿电压 | 6.45V | |
| 反向电流(Ir) | 1mA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下，峰值脉冲功率能力为600W，重复率（占空比）：0.01%
- 快速响应时间
- 在12V以上，典型反向电流小于1μA
- 高温焊接：引脚处260℃/10秒
- 塑料封装符合UL 94V-0阻燃等级
- 符合J-STD-020标准的MSL 1级
- 安全认证：UL：E244458
应用领域
- I/O接口
- 交/直流电源
- 低频信号传输线（RS232、RS485等）
