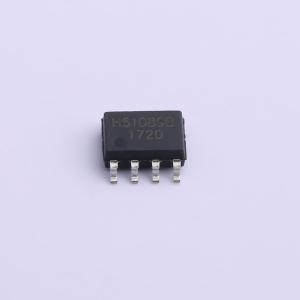

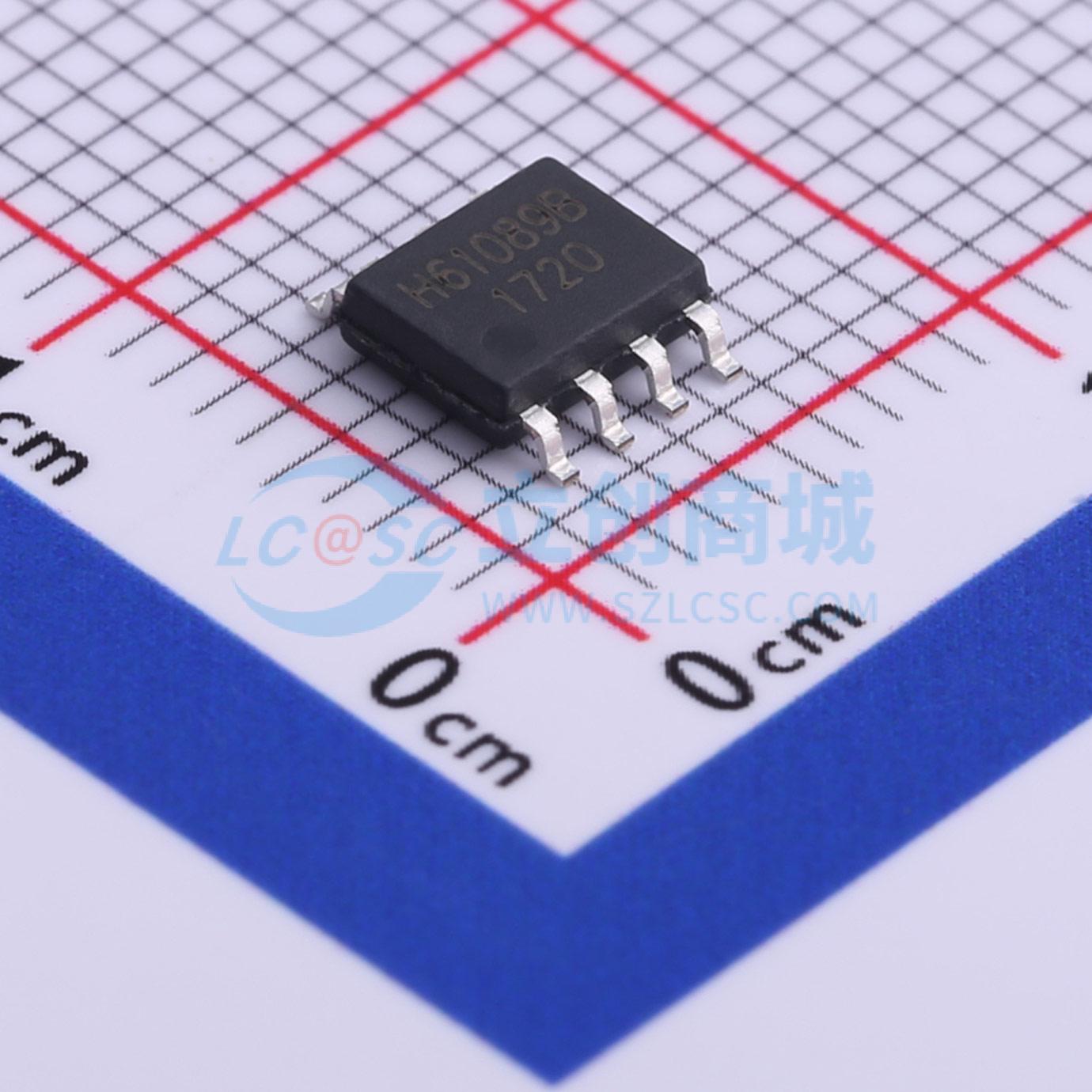

P61089B
P61089B
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- P61089B
- 商品编号
- C523076
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.162克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | - | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | 30A@10/1000us | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 类型 | TVS | |
| Cj-结电容 | 100pF；50pF |
商品概述
该器件专门设计用于保护两个新型高压以及传统用户线路接口电路（SLIC）免受瞬态过电压影响。 正向过电压由两个二极管钳位。负向浪涌由两个晶闸管抑制，其击穿电压通过栅极参考至 -VBAT。 为降低触发阶段印刷电路板上的电流消耗，该组件的栅极触发电流（IGT）极低。 这些器件不会老化，并在短路时提供故障安全模式，以实现更好的保护。它们用于帮助设备符合各种标准，如 UL1950、IEC950/CSA C22.2、UL1459 和 FCC part68。
商品特性
- 双线路可编程瞬态电压抑制器
- 宽负向触发电压范围：VMGL = -155 V
- 维持电流：IH > 150 mA
- 标记：H61089B
- 低动态开关电压：VFP 和 VDGL
- 低栅极触发电流：IGT 最大为 5 mA
- 无卤
