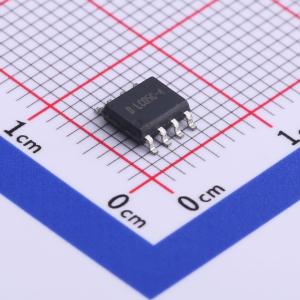

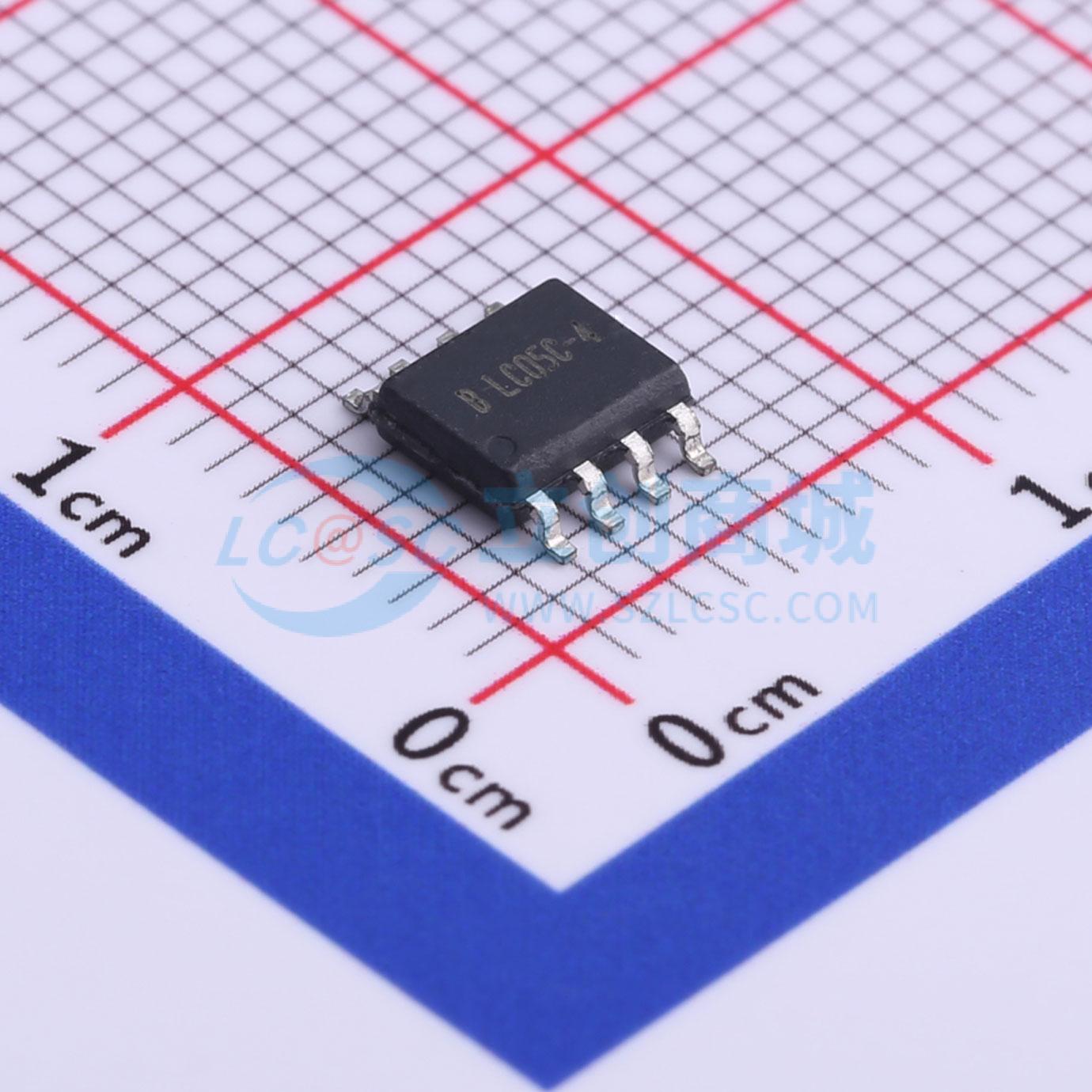

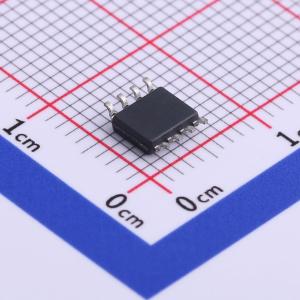

温馨提醒：图片仅供参考，商品以实物为准
LES08C05L04
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LES08C05L04专为保护连接到数据和传输线路的敏感元件而设计，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。低电容阵列配置使用户能够保护四条高速数据或I/O线路。高浪涌能力使该系列适用于在恶劣瞬态环境中运行的电信系统。低电感结构可在大电流浪涌期间将电压过冲降至最低。
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- LES08C05L04
- 商品编号
- C523044
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 17V | |
| 峰值脉冲功率(Ppp) | 500W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
LES08C05L04专为保护连接到数据和传输线路的敏感元件而设计，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击引起的过电压影响。 低电容阵列配置使用户能够保护四条高速数据或I/O线路。高浪涌能力使该系列适用于在恶劣瞬态环境中运行的电信系统。 低电感结构可在大电流浪涌期间将电压过冲降至最低。
商品特性
- 符合IEC61000 - 4 - 2标准，ESD空气放电15KV、接触放电8KV，采用SOIC - 08表面贴装封装
- 保护四条I/O线路
- 在8/20μs波形下峰值功率耗散为500W，工作电压：5V
- 低泄漏电流
- 低电容和钳位电压
- 固态硅雪崩技术
- 无铅/符合RoHS标准
- 阻燃等级UL 94V - 0
- 符合J - STD - 020标准的MSL 1级
- 标记：B LC05C - 4
应用领域
- 多模式收发器保护，广域网设备
- 信道服务单元/数据服务单元（CSU/DSU）
- 多路复用器、路由器
- RS - 232（V.28）
- RS - 422（V.11，X.21）
- 以太网10/100 base T
- 低压专用集成电路（ASIC）
