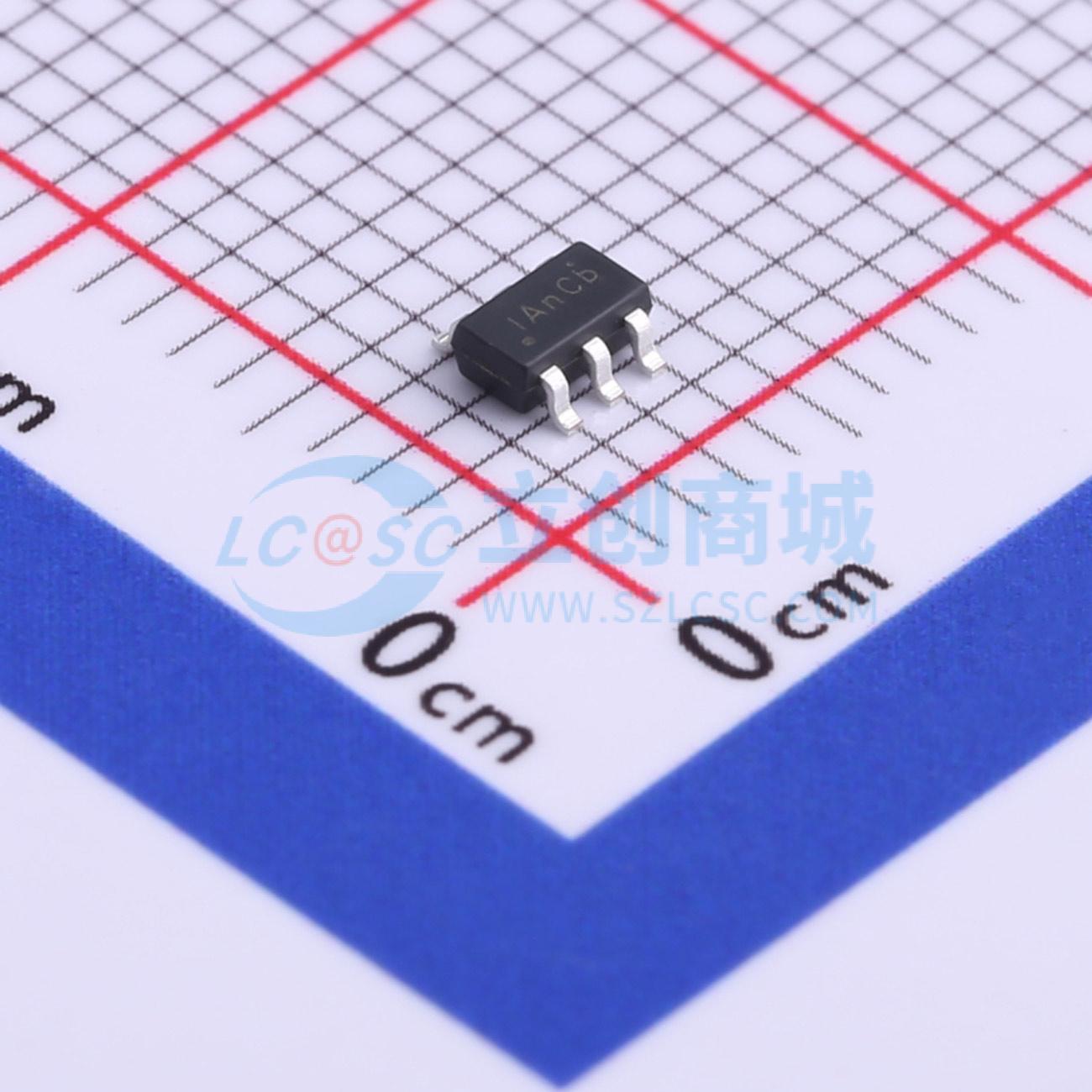

温馨提醒：图片仅供参考，商品以实物为准
SD3302B
轻触三功能&长按SOS功能手电筒LED驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SD3302B是一款采用轻触开关控制，可实现全亮、25%亮、暴闪三种功能循环切换的LED驱动芯片。芯片内部集成具有防抖功能的按键输入信号检测电路，可实现对轻触开关的检测，通过轻触开关控制LED完成全亮、25%亮和暴闪三种功能的变化，并可通过长按开关3s以上实现SOS模式工作。无需通过MCU编程即可实现多功能LED驱动应用。
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- SD3302B
- 商品编号
- C521341
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~5V | |
| 通道数 | 1 | |
| 输出电流 | 1.4A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
SD3302B是一款采用轻触开关控制，可实现全亮、25%亮、暴闪三种功能循环切换的LED驱动芯片。芯片内部集成具有防抖功能的按键输入信号检测电路，可实现对轻触开关的检测，通过轻触开关控制LED完成全亮、25%亮和暴闪三种功能的变化，并可通过长按开关3s以上实现SOS模式工作。无需通过MCU编程即可实现多功能LED驱动应用。SD3302B在三节干电池或一节锂电池供电情况可直接驱动1~5W LED。SD3302B采用绿色环保的SOT23 - 6封装，以及最少一个外围电容器件，可有效减小PCB布板空间、降低系统成本和提升系统可靠性。SD3302B可工作于 - 40℃ < < 85℃
商品特性
- 100%亮、25%亮、暴闪、灭循环模式，长按开关3s切换到SOS模式
- 工作电压：2.5V ~ 5V
- 工作效率高达92%
- 高达1.4A的驱动电流能力
- 2μA睡眠模式电流
- 内置NMOS，可直接驱动1~5W LED
- SOT23 - 6绿色封装
- 内置防电池反接功能
应用领域
- 移动手电筒
- LED头灯
- LED驱动
