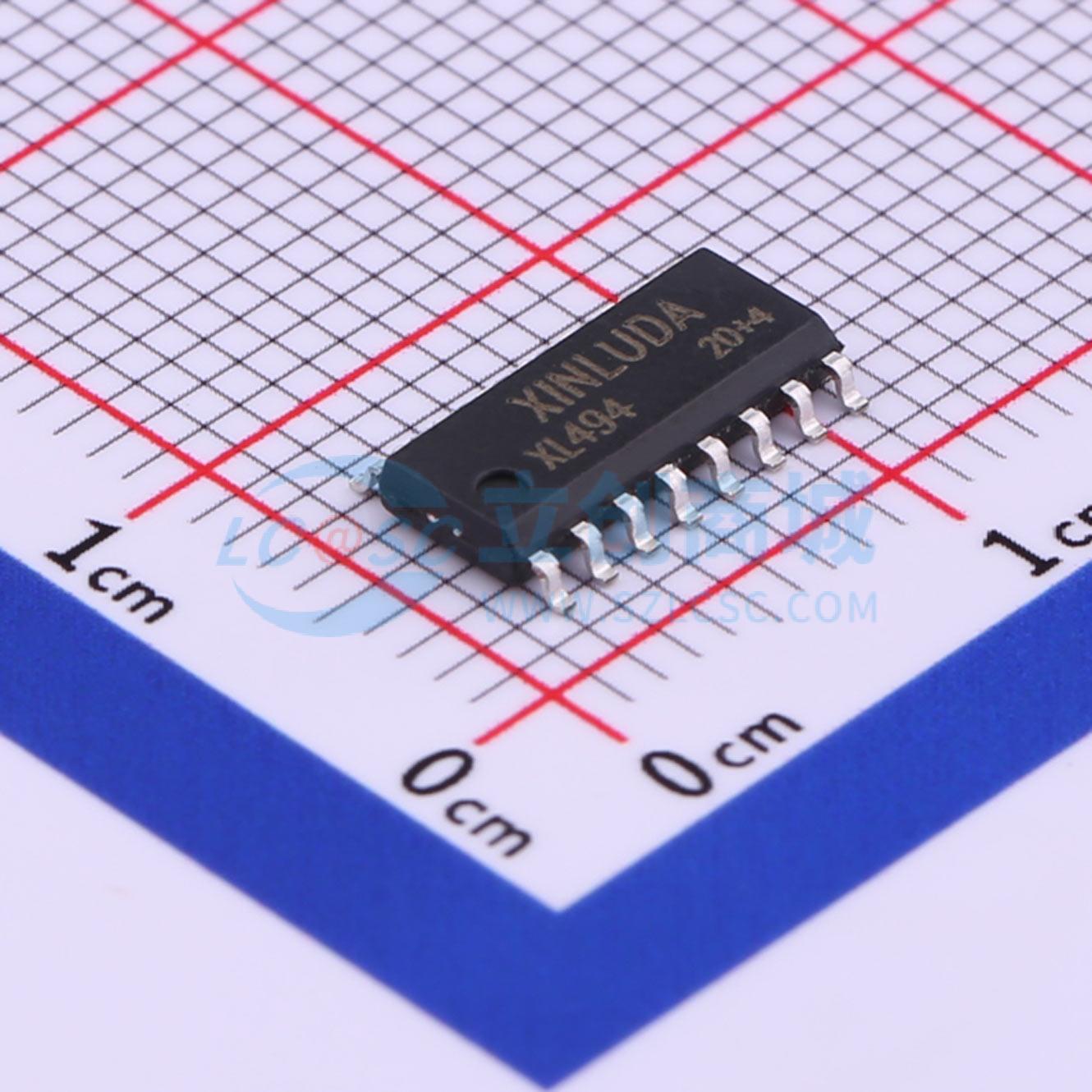

温馨提醒：图片仅供参考，商品以实物为准
XL494
7V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 功能类型：升降压型 同步整流：否 输出通道数：2 拓扑结构：全桥；半桥；推挽；反激；升压式；正激；降压式 输入电压：7V~40V 开关频率：300kHz 占空比(最大值)：45% @(TA) 脉冲宽度调制 (Pwm) 控制电路
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL494
- 商品编号
- C521178
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.308克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 7V~40V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1kHz~200kHz | |
| 工作温度 | -25℃~+80℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式；推挽式 | |
| 静态电流(Iq) | 6mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | - |
商品概述
XL494和XD494是开关脉宽控制电路，主要用于开关电源控制。
商品特性
- 完美的脉宽控制电路。
- 包含一个有源或驱动振荡器。
- 包含双误差放大器。
- 包含5V参考电源。
- 死区时间控制可调。
- 独立的输出晶体管（源极或漏极200mA）。
- 输出控制模式为推挽或单端。
