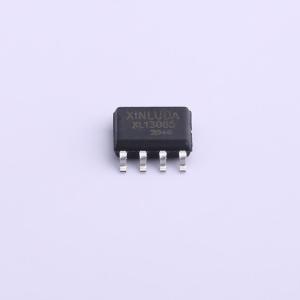

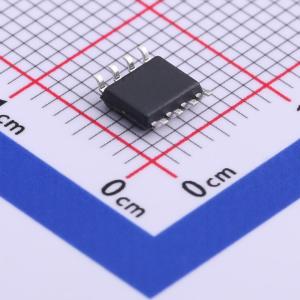

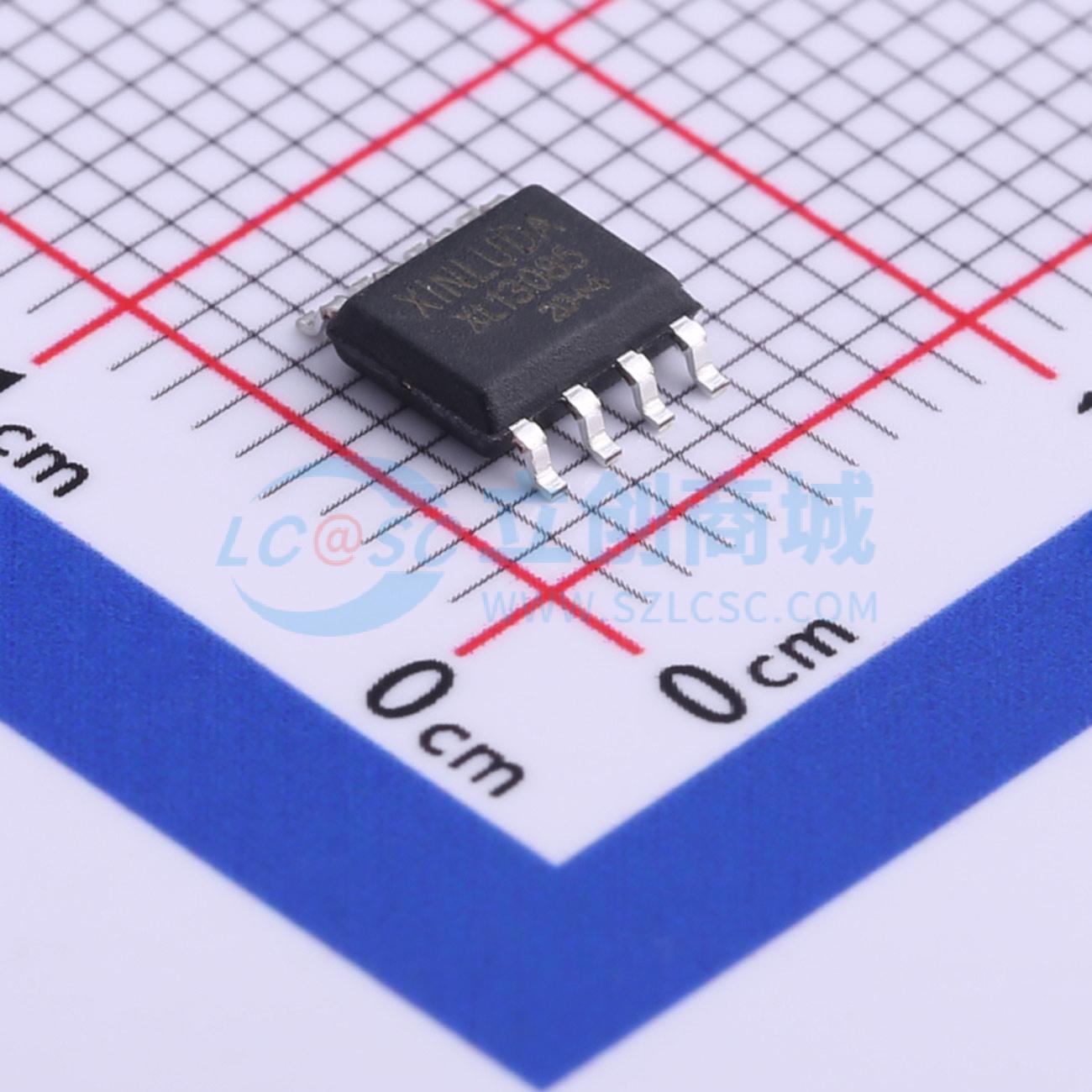

温馨提醒：图片仅供参考，商品以实物为准

XL13085

+5.0V、具备ESD保护、故障安全、热插拔功能的RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 收发器驱动器/接收器：1/1 电源电压：4.5V~5.5V ESD保护、失效保护、热插拔、RS-485/RS-422收发器
品牌名称: XINLUDA(信路达)
商品型号: XL13085
商品编号: C521181
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.224克(g)

商品参数

商品概述

XL13085/XD13085是一款+5.0V、具备±15kV ESD保护功能的RS-485/RS-422收发器，集成一个驱动器和一个接收器。该器件包含故障安全电路，当接收器输入开路或短路时，可确保接收器输出逻辑高电平。若终端总线上的所有发送器均被禁用（高阻抗），接收器将输出逻辑高电平。XL13085/XD13085具备热插拔功能，可消除上电或热插拔期间总线上的错误转换。 XL13085/XD13085采用压摆率降低的驱动器，可最大程度减少电磁干扰（EMI），并减少因电缆端接不当引起的反射，支持高达500kbps的无差错数据传输。 XL13085/XD13085非常适合半双工通信，在空载或驱动器禁用且满载的情况下，其电源电流仅为1.2mA。XL13085/XD13085的接收器输入阻抗为1/8单位负载，允许总线上连接多达256个收发器。 XL13085/XD13085是一款用于RS-485/RS-422通信的高速收发器，包含一个驱动器和一个接收器。该器件具备故障安全电路，当接收器输入开路、短路，或连接到所有驱动器均被禁用的终端传输线时，可确保接收器输出逻辑高电平。XL13085/XD13085还具备热插拔功能，可在不产生错误数据传输的情况下进行线路插入。XL13085/XD13085采用压摆率降低的驱动器，可最大程度减少电磁干扰（EMI），并减少因电缆端接不当引起的反射，支持高达500kbps的无差错数据传输。 XL13085/XD13085是一款半双工收发器，采用单+5.0V电源供电。驱动器输出具有短路电流限制功能。热关断电路可保护驱动器免受过功耗影响。热关断电路启动时，会将驱动器输出置于高阻抗状态。

商品特性

+5.0V工作电压
RS-485/RS-422 I/O引脚具备扩展ESD保护功能，人体模型（HBM）±15kV
在保持与EIA/TIA-485兼容的同时，具备真正的故障安全接收器
DE和RE引脚具备热插拔输入结构
增强的压摆率限制功能，有助于实现无差错数据传输
低电流关断模式
允许总线上连接多达256个收发器
提供行业标准的8引脚SO和PDIP封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	1.2mA
	通讯模式	半双工
