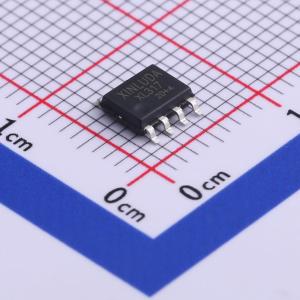

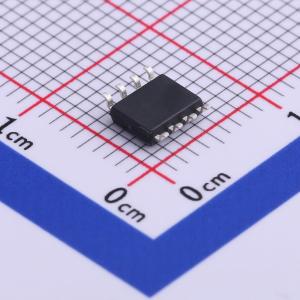

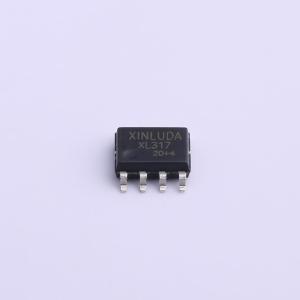

XL317

可调电压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 输出类型：可调输出极性：正输出通道数：1 最大输入电压：40V 输出电压：1.2V~37V 输出电流：100mA 电源纹波抑制比(PSRR)：80dB@(120Hz) N 100mA 40V 输入可调线性稳压器
品牌名称: XINLUDA(信路达)
商品型号: XL317
商品编号: C521183
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

XL317是一款可调正电压稳压器，能够在1.2V至32V的输出范围内提供100mA的电流。XL317使用简便，仅需两个外部电阻即可设置输出电压。其线路和负载调节性能均优于标准固定稳压器。XL317采用SOP8封装。 XL317具备全面的过载保护功能。芯片内置了限流、热过载保护和安全区保护。通常情况下，无需使用电容，除非设备与输入滤波电容的距离超过6英寸，此时需要一个输入旁路电容。 XL317采用浮动拓扑结构，仅检测输入 - 输出压差，因此只要不超过最大输入 - 输出压差，就可以对几十伏的电源进行稳压。该器件可构成简单的可调开关稳压器、可编程输出稳压器，或者通过在调节端和输出端之间连接一个固定电阻，XL317可用作精密电流稳压器。

商品特性

输出可调至1.2V
100mA输出电流
能够处理高达35V的电压
线路调节率典型值为0.02%/V
负载调节率典型值为0.3%/A
限流值随温度恒定
无需储备多种电压规格的产品
标准SOP8封装
80dB纹波抑制比
输出具备短路保护功能

应用领域

电池充电器
开关电源的后置稳压
恒流稳压器
微处理器电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	短路保护；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	32V
	输出电压	1.25V~32V
	输出电流	100mA
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	-
