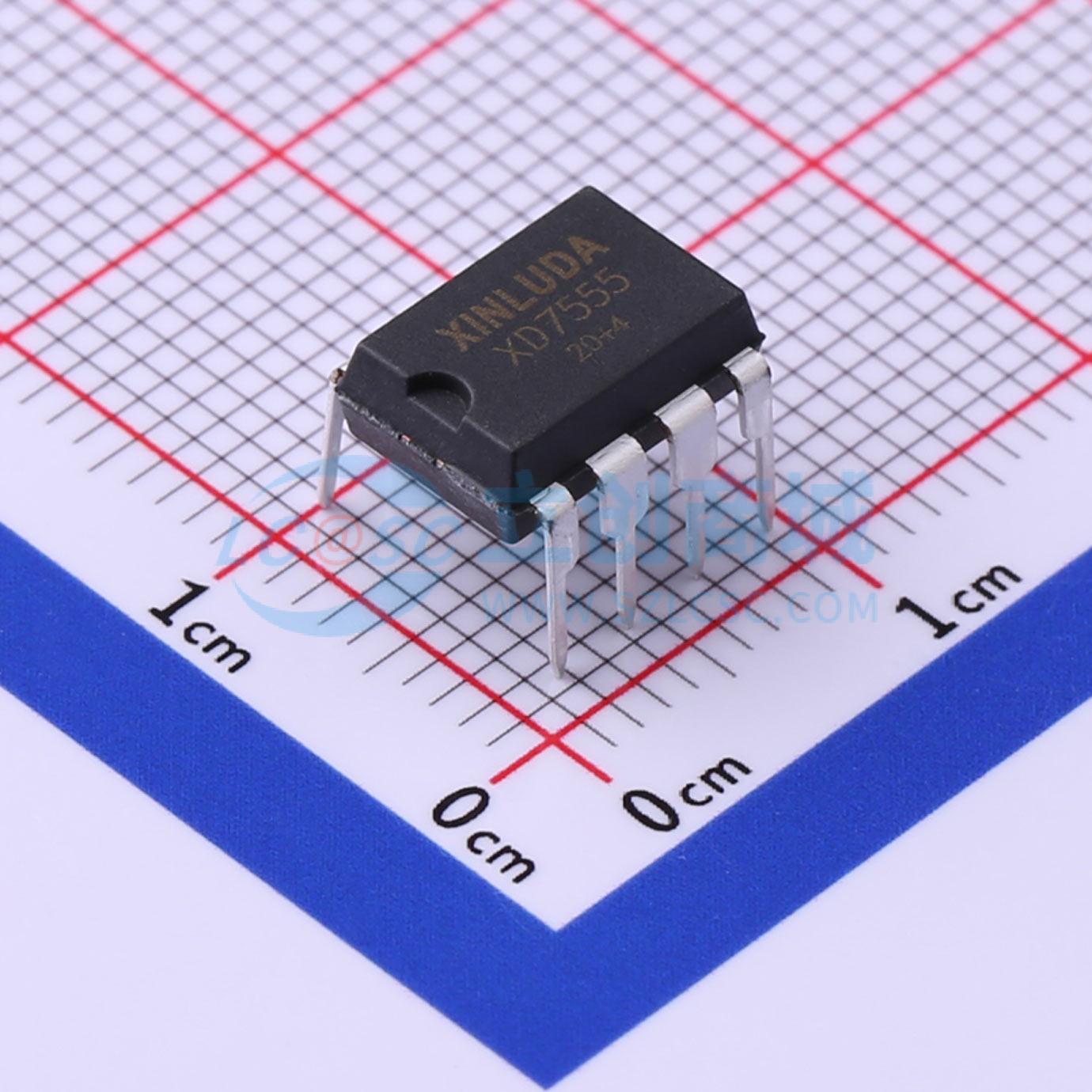

XD7555

XL7555和XD7555是CMOS RC定时器，与标准的SE/NE 555定时器相比，性能有显著提升，同时在大多数应用中可直接替代这些器件。 改进的参数包括低电源电流、宽工作电源电压范围、低阈值、触发和复位电流、输出转换期间无电源电流短路、更高的频率性能，且为稳定运行无需对控制电压进行去耦。 具体而言，XL7555和XD7555是稳定的控制器，能够产生精确的时间延迟或频率。在单稳态模式下，每个电路的脉冲宽度由一个外部电阻器和电容器精确控制。作为振荡器进行无稳态操作时，自由运行频率和占空比均由两个外部电阻器和一个电容器精确控制。与常规的双极型SE/NE 555器件不同，控制电压端子无需使用电容器进行去耦。电路在下降（负）波形上触发和复位，输出反相器能够提供或吸收足够大的电流来驱动TTL负载，或提供极小的偏移来驱动CMOS负载。

• 低电源电流 - XL/XD7555 ... 60μA
• 极低的输入电流 ... 20pA
• 高速运行 ... 1MHz
• 保证的电源电压范围 ... 2V至18V
• 温度稳定性 ... 在+25℃时为0.005%/℃
• 正常复位功能 - 输出转换期间无电源短路
• 定时范围从微秒到数小时
• 可调占空比
• 高输出源/灌电流驱动器可驱动TTL/CMOS
• 输出的高电平和低电平偏移非常小
• 无铅（符合RoHS标准）

• 精密定时
• 脉冲生成
• 顺序定时
• 时间延迟生成
• 脉冲宽度调制
• 脉冲位置调制
• 缺脉冲检测器
