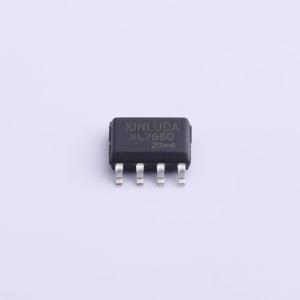

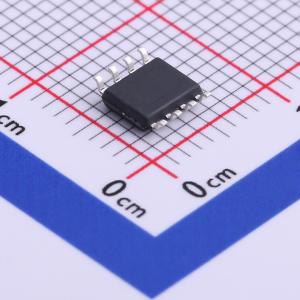

温馨提醒：图片仅供参考，商品以实物为准
XL7660
电压转换与倍增
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电荷泵 同步整流：否 输出通道数：1输出电流(最大值)：45mA 开关频率：35kHz 芯片 电压转换器 50/管 初级输入电压: 12V 输出数: 1 输出电压: 22.8V 输出电流: 20mA
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL7660
- 商品编号
- C521199
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相 | |
| 工作电压 | 1.5V~10V | |
| 输出电压(Vout) | -10V~-1.5V | |
| 静态电流(Iq) | 160uA |
| 属性 | 参数值 | |
|---|---|---|
| 输出电阻 | 60Ω | |
| 能量效率 | 98% | |
| 开关频率 | 5kHz | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自适应开关频率；级联支持；倍压/反相拓扑切换 |
商品概述
XD/XL7660是一款CMOS电压转换器，能够将+2V至+10V范围内的正电压转换为相应的-2V至-10V负电压。仅需两个非关键的外部电容即可实现电荷泵和电荷存储功能。该器件也可配置为电压倍增器，在+10V输入下可产生高达+18.6V的输出电压。集成了一个频率提升引脚，使用户即使使用较小的电容也能实现更低的输出阻抗。每个芯片包含一个串联直流电源稳压器、RC振荡器、电压电平转换器和四个输出功率MOS开关。在空载且输入电源电压为5.0V时，振荡器标称振荡频率为10kHz。可通过在“OSC”端子添加外部电容来降低此频率，或通过外部时钟进行过驱动。将“LV”端子接地可旁路内部串联稳压器，改善低压（LV）工作性能。在中高电压（3.5V至10V）下，LV引脚应保持悬空以防止器件闩锁。在某些应用中，需要在VOUT和CAP-之间连接一个外部肖特基二极管，以确保无闩锁操作。
商品特性
- 实现+5V逻辑电源到±5V电源的简单转换
- 简单的电压倍增，VOUT = (-) n×VIN
- 低功耗电流（典型值40μA，空载时）
- 宽工作电压范围：2V至10V，在5V下进行100%测试
- 改进的最小开路电压转换效率达99%
- 提供提升引脚（引脚1）以实现更高的开关频率
- 改进的SCR闩锁保护
- 易于使用，仅需两个外部非关键无源元件
