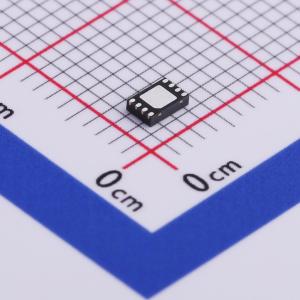

温馨提醒：图片仅供参考，商品以实物为准
GT24L16A2Y
标准点阵中外文字库芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- GT24L16A2Y是一款12、16点阵字库芯片，支持GB18030国标简体汉字、BIG5繁体、JIS0208日文字符集、KSC5601韩文字符集及其它多国字符集并均兼容Unicode。排列格式为竖置横排。用户通过字符内码，利用所提供库文件内的函数接口可直接读取该内码的点阵信息。GT24L16A2Y除含有上述字库以外，还提供64个扇区，每个扇区4K字节或16页，每页256字节，可自由写入空间地址范围为：1C0000-1FFFFF。仅支持上位机烧录，可重复擦写10万次以上。
- 品牌名称
- GENITOP(高通)
- 商品型号
- GT24L16A2Y
- 商品编号
- C515673
- 商品封装
- TDFN-8-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 字库芯片 | |
| 字符集 | BIG5；KSC5601；GB2312；JIS0208 | |
| 接口类型 | SPI | |
| 字号 | 12；16 | |
| 时钟频率(fc) | 50MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~3.6V | |
| 工作电流 | 5mA | |
| 待机电流 | 1uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 内置点阵字库；支持不等宽字体；内置GBK/GB2312/Unicode码表 |
商品概述
GT24L16A2Y 是一款 12、16 点阵字库芯片，支持 GB18030 国标简体汉字、BIG5 繁体、JIS0208 日文字符集、KSC5601 韩文字符集及其它多国字符集，并均兼容 Unicode。排列格式为竖置横排。该芯片除含有上述字库外，还提供 64 个扇区，每个扇区 4K 字节或 16 页，每页 256 字节，可自由写入空间地址范围为 1C0000-1FFFFFF。仅支持上位机烧录，可重复擦写 10 万次以上。
商品特性
- 数据总线：SPI 串行总线接口
- 点阵排列方式：竖置横排
- 时钟频率：50MHz @ 3.3V
- 工作电压：2.7V~3.6V
- 工作电流：读电流 20mA(max)，写电流 30mA(max)
- 睡眠电流：8uA(max)
- 工作温度：-40°C~85°C
- 封装：DFN8 2×3
- 字符集：简体 GB18030，繁体 BIG5，日文 SHIFTJIS/JIS0208，韩文 KSC5601，兼容 UNICODE 多国语言
- 字号：12、16 点阵
